Hallo
Bei den Sparren mit der Lnr 5+3 stimmen die SSZ mit der Steigendenpfette Lnr 6 nicht überein (nach der Bearbeitung auf der Krüsi) .
Der Fehler ist meiner Meinung nach bei der Übergabe vom Programm ins BTL weil die BTL Datei die gleichen Winkel hat wie auf der Krüsi und die stimmen nicht mit dem Loch überein.
Ich arbeite mit der Version 15.03
Ich möchte es so maschinieren weil das Schwalbenschwanzloch so ausrissfrei bearbeitet wird.

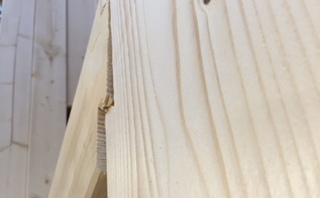

Hier noch ein Foto.
Der Sparren müsste oben bündig sein.
Ich habe die Winkel verglichen und kann keinen Fehler finden.
Haben Sie mehr Informationen, was nicht passen soll?
Der Ssz ist 90° am Sparren,der sollte meiner Meinung nach 87° sein damit die Ecke die über steht ,siehe Bild oben, bündig wird
Der Kippwinkel ist aber schon auch im Konstruktionsprogramm 0°.
So wie die grüne Fläche ist ca. , ist der Sparren an der Steigenden Pfette nach dem Abbund.
Ich werde einen SSZ ohne Konuswinkel machen und die Winkel nach messen, ob bei der Maschine etwas nicht stimmt.
Der Fehler ist vermutlich bei der Maschinen Programmierung.
Danke für ihre Hilfe.
