Hallo,
bei meinen Baugruppenplänen sind immer die Ansichten versetzt zueinander, finde aber keine Möglichkeit dies einzustellen. Weiß jemand woran es liegen kann ?
Freundlicher Gruß
Alexander

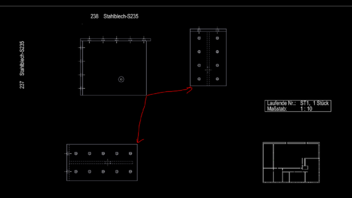

Baugruppenplan
-
-
Das sieht schon etwas merkwürdig aus. Gibt es denn auch Beschriftungen oder Vermaßungen, die für den Printscreen abgeschaltet sind?
Es werden nämlich alle Objekte jeder Ansicht bei der Ausrichtung berücksichtigt. Das ergibt zwar manchmal ungünstige Ergebnisse, lässt sich aber nicht anders machen. -
Nein es ist nichts ausgeschaltet für den Printscreen. Die Ausrichtung ist bei fast allen Baugruppenplänen zwischen 30-55mm versetzt und tritt bei ca. 9 von 10 Baugruppen auf.
Ich arbeite noch in der 14.03
Kann man die Ansichten automatisch bemaßen ? -
Nein, es werden die Einzelbauteilzeichnungen vermaßt. Für den eigentlichen Baugruppenplan gibt es nur die Beschriftungen.
Schicken Sie doch bitte mal die Baugruppe und Ihren Plan an den Support, dann schauen wir uns das an.
