Brettstapeldecke Ausschnitt

Am besten im DICAM mit einer Ausblattung.

Zitat von Linus

Am besten im DICAM mit einer Ausblattung.

oder -kommt ganz darauf an wie die Ausblattung gemacht werden soll, z.B. auf einer Maschine- dann ist's evtl. besser die Kontur nur mit Sägeschnitten oder Fingerfräserkontur (Zapfenloch oder Ausnehmung in FF-Breite) manuell einzugeben, ansonsten hast Du wohl das Problem, dass die Ausblattung zu tief für den Blattfräser ist.

Servus,

ich hätte zum Ausschnitt in der Brettstapeldecke auch noch eine Frage:

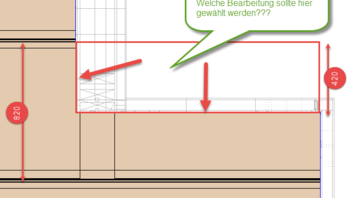

Ich möchte aus aus einem Brettstapelelement (Nut+Feder) einen 'L' - Ausschnitt machen... welche später auf der K3i zugeschnitten wird

Nun meine Frage: Wie sollte man so einen Ausschnitt am Besten eingeben

Mit der Funktion 'Freiblatt' (über die Punktsymbole) lässt es sich ja ganz schnell und einfach machen... hat aber den Nachteil, dass, wenn die Tiefe zu groß ist, die UNI Fräse mit dem Walzenfräser diese Bearbeitung nicht mehr machen kann... :o :o

Als Alternative gäbe es dann noch den 'V-Schnitt'... was eigentlich schon besser ist, da ich hier 2 Sägenuten (im EKP) erhalte.... wobei hier der 'Überschnitt' genau in der Ecke dazu kommt... was ich ja nicht wirklich unbedingt haben will und brauchen kann... :? :?

So... und somit bin ich mit meinem Latein schon am Ende, da ich eigentlich jetzt nicht mehr wirklich weiter weiß

Meiner Meinung nach, müsste man ja eine Art 'Kombination' aus Freiblatt und V-Schnitt eingeben, aber....

Also... hat da von euch jemand einen Tipp wie man so etwas 'Maschinentauglich' eingibt, wobei ich hier auf die Abbundzeit weniger Augenmerk lege, und anschließend übergibt... Bin wirklich für jeden Tipp dankbar

Zitat von RedGre

kommt ganz darauf an wie die Ausblattung gemacht werden soll, z.B. auf einer Maschine- dann ist's evtl. besser die Kontur nur mit Sägeschnitten

Servus Gregor,

und darf ich fragen wie man so eine Kontur mit Sägeschnitten eingibt... Welche Bearbeitung wählst du da aus

Zitat von benjamin_gretsch

Als Alternative gäbe es dann noch den 'V-Schnitt'... was eigentlich schon besser ist, da ich hier 2 Sägenuten (im EKP) erhalte.... wobei hier der 'Überschnitt' genau in der Ecke dazu kommt... was ich ja nicht wirklich unbedingt haben will und brauchen kann... :? :?

Wegen dem gibt es bei der Sägenut ein Eingabefeld Bemaßung Außen oder Innen !

Andere Möglichkeit ,

Gib eine Längsnut oder eine offene Ausnehmung mit der breite des Fingerfräsers ein .

Allerdings möchte ich sehen wie du eine Platte mit 820mm auf eine 625er Maschine bringst !

Zitat von BEAR

Allerdings möchte ich sehen wie du eine Platte mit 820mm auf eine 625er Maschine bringst !

Gut aufgepasst Rainer... eigentlich hast du Recht... aber ich muss die Brettstapelelemente von meinem Leimbauer zuschneiden und bearbeiten lassen und der hat eine K3-900 :+: :wink:

Zitat von BEAR

Gib eine Längsnut oder eine offene Ausnehmung mit der breite des Fingerfräsers ein

Und wenn ich die offene Ausnehmung, in der Breite vom Fingerfräser (in meinem Fall 40mm!!!) eingebe, dann bleibt aber das 'Restholz' schon auf der Maschine liegen
Hab ich das richtig verstanden

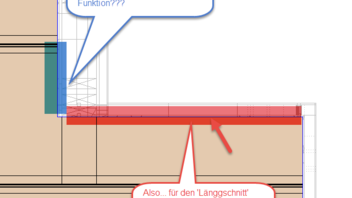

Also... die 'Längsbearbeitung' ist mir soweit auch klar, zumindest im Moment

Aber wie gehe ich da bei der Bearbeitung 'quer zum Holz' vor Da sollte doch auch irgendwie mit dem Fingerfräser gelöst werden können, oder

Zitat von benjamin_gretsch

Und wenn ich die offene Ausnehmung, in der Breite vom Fingerfräser (in meinem Fall 40mm!!!) eingebe, dann bleibt aber das 'Restholz' schon auf der Maschine liegen
Hab ich das richtig verstanden

Kommt darauf an !
Du kanst ja auch Stege Stehen lassen!

Zitat von benjamin_gretsch

Also... die 'Längsbearbeitung' ist mir soweit auch klar, zumindest im Moment

Aber wie gehe ich da bei der Bearbeitung 'quer zum Holz' vor Da sollte doch auch irgendwie mit dem Fingerfräser gelöst werden können, oder

Freiblatt!

OK... Freiblatt... war auch irgendwie logisch

Da brauch' ich dann 'nur' noch den Postprozessor ein wenig umstellen bzw. einstellen, damit der Fingerfräser verwendet wird und schon müsste es passen, denk' ich mal

Danke Rainer :+: :+: :+:

Zitat von BEAR

Du kanst ja auch Stege Stehen lassen!

Danke... das macht auf jeden Fall Sinn... dann hätte ich nämlich das Restholz gleich aus der Maschine :wink: :+:

Danke

Zitat von benjamin_gretsch

OK... Freiblatt... war auch irgendwie logisch

Zapfenloch ginge auch, oder Ausnehmung, z.B. mit einem Hilfsbauteil erzeugt oder manuell im Einzelstab eintippen, so wie das Zapfenloch....

OK... danke Gregor :+:
