Import -> Zeichnungselemente -> Maßstab

    Guten Morgen,


    schon alle frisch und fit?

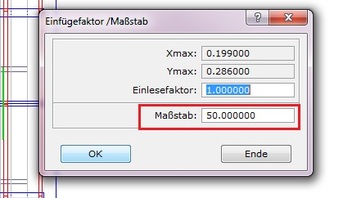

    Hab hier eine Frage die mir z.B. bei der letzten Schulung in Biberach nicht beantwortet werden können. Und zwar wenn ich im Bauwerk eine DXF/DWG Zeichnung einfüge kommt eine Abfragung von Einfügefaktor/Maßstab. Das mit dem Einlesefaktor hab ich endlich mal raus. Aber was der Maßstab an sich da soll verstehe ich immer noch nicht. Kann mir da jemand erklären was ich damit bewirken kann oder soll?

    der regelt die Linienskalierung (von gestrichelten u. gepunkteten Lininen), die Schraffurdastellung u. der Bemaßungen. Probier's einfach mal aus, indem Du nachträglich bei der Layersteuerung den Maßstab änderst.

    Servus,


    also eine direkte Antwort zu deiner Frage kann ich dir nicht geben aber:
    Ich füge meine DXF/DWG Zeichnungen IMMER zuerst im Planprogramm ein, da ich dort alle überflüssigen Linien und Layer entferne, welche nur 'stören'.
    Dort füge ich die gewünschte Zeichnung ein - ohne das ich beim Einlesefaktor oder Maßstab etwas ändere - hat bis jetzt zumindest funktioniert, bearbeite die Zeichnung und exportiere anschließend als DXF :arrow: und im Konstruktionsprogramm wird diese dann eingelesen :wink:

    Zitat von RedGre

    der regelt die Linienskalierung (von gestrichelten u. gepunkteten Lininen), die Schraffurdastellung u. der Bemaßungen. Probier's einfach mal aus, indem Du nachträglich bei der Layersteuerung den Maßstab änderst.


    tatsächlich.... :grinning_squinting_face: endlich hab ich es raus. Danke dir :wink:
