Freiblatt in Schwelle erzeugen

    Ich kann mir denken, dass diese Frage wahrscheinlich schon oft gestellt wurde und schon ziemlich nervt... trotzdem muss ich noch einmal fragen:

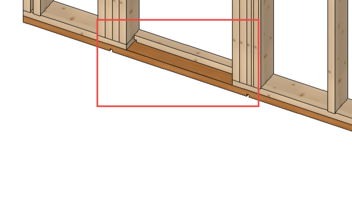

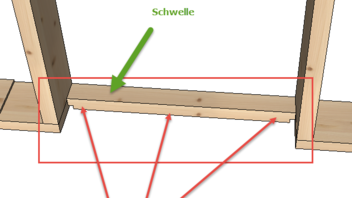

    Mein Problem ist, dass ich ein Freiblatt in einer Schwelle erzeugen möchte, genauer gesagt für einen Türauslass - die Schwelle sollte bis zur Hälfte ausgefräst (ausgeblattet) werden und die Länge der Fräsung würde die Rohbauöffnung der Tür sein :exclamation_mark:


    Nun gibt es dafür ja mehrere Möglichkeiten... zum Einen kann ich mir mit dem Punktsymbol helfen um diese Ausblattung relativ schnell und einfach zu erzeugen und zum Anderen gibt es ja noch die Option, dass ich über den HRB Vorlauf ein Bibliothekselement mitablege und dann bei der Belegung entsprechend miterzeugen lasse, welches dann die gewünschten Bearbeitungen erzeugt :arrow: und genau diese Variante möchte ich anwenden bzw. etwas stärker forcieren


    Leider habe ich aber das Problem, dass ich nicht ganz genau weiß, wie ich es anstellen soll, dass mein Bibliothekselement, welches ich da mitablegen muss, so hinbekomme, dass dies in der Länge 'variabel' ist... also es sollte ja dann für jeden Türauslass passen - egal ob die tür 850, 920 oder 1200mm breit ist... die Ausblattung sollte eben immer so lange sein, wie die entsprechende Tür, breit ist :exclamation_mark:



    Ein BibElement erstellen und die Bearbeitungen darauf übertragen habe ich ja verstanden und das funktioniert auch... ist eine wunderbare Angelegenheit
    Nur bei dieser Bearbeitung stoße ich an meine Grenzen :oops: oder stehe ich einfach nur auf der Leitung?!?!?!


    Und jetzt meine Frage(n) an ALLE HRB Profis:
    Wie soll ich da am besten vorgehen?
    Ich kann ja bei dem BibElement keine 'Lang/Kurz' Funktion anwenden, welche der HRB Editor berücksichtigt, oder etwa doch? Was verstehe ich da nicht?



    Bei allen, die das bis hierher noch verstanden haben, möchte ich mich einmal bedanken und bin auf eventuelle Antworten gespannt

    Über einen Beschlag wird das nur bedingt gehen , da es im HRB Vorlauf die Funktion lang -kurz nicht gibt


    Was ich mir Vorstellen könnte,
    wäre entweder ein Kombielement das du an die Türe mit anhängst ,
    oder zwei Beschläge die sich überlappen .


    Ich würde mich eher Fragen , ob ich diese Ausblattung überhaupt brauche ,
    wenn ihr nachher sowieso die Schwelle im Bereich der Türe Entfernt .


    Kostet nur Maschinenlaufzeit und bringt bei kurzen Schwellen Probleme auf der Maschine .

    Danke Rainer für deinen Beitrag :lol:


    Ans Kombielement habe ich auch gedacht und so werde ich es auch in Zukunft auch lösen oder besser gesagt - versuchen zu lösen... nur bin ich im Moment noch nicht so weit, dass ich mir das Kombielement schreibe und entsprechend einstelle... das kommt aber noch (Hoffentlich) :roll: :wink:


    Die Maschinenlaufzeit ist kein Problem... die soll ruhig laufen. Ist doch ganz egal, wenn die Abbundanlage bei einem HolzrahmBau um 2 Std. länger braucht... für uns ist das zumindest akzeptabel :grinning_squinting_face: :wink: da die Vorteile deutlich überwiegen... aber im Grunde hast du Recht, versteh ich auch


    Ich brauche diese Ausblattungen schon, weil ich die Schwelle als durchgehendes Bauteil bei der Produktion habe (hätte ich auch anders - ich weiß) und die Tiefe der Ausblattung somit die Einbauluft (in der Tiefe) für die Türe ist... damit kann ich die Tür im Werk einbauen, anschließend einputzen und die Wand ist noch immer zusammengehalten... das restliche Schwellenstück wird somit erst auf der Baustelle entfernt


    Aber dein Vorschlag mit den zwei Beschlägen, welche sich überlappen, gefällt mir schon mal... das habe ich noch nicht ausprobiert - Danke :grinning_squinting_face:

    wie oben schon gesagt, als Kombielement, hier gibt's ja dann die Lang/Kurz-info für Deinen Beschlag. Oder wie Du auch schon geschrieben hast schnell per PSB oder im Einzelstab durchtippen.
    In der Zeit, in der Du Dir Gedanken machst wie dies zu automatisieren geht und/oder hierfür Kombielemente schreibst, kannst Du viele Türeschwellenausblattungen manuell machen..

    Zitat von RedGre

    In der Zeit, in der Du Dir Gedanken machst wie dies zu automatisieren geht und/oder hierfür Kombielemente schreibst, kannst Du viele Türeschwellenausblattungen manuell machen..


    Ja Gregor... im Grunde gebe ich dir Recht und so werde ich es auch weiterhin machen... zumindest bis ich die Kombielemente etwas mehr im Griff habe


    Mir geht es darum, dass ich immer wieder gleiche Arbeitsschritte und Vorgehensweisen automatisieren kann, da das meiner Meinung nach schon ziemlich vorteilhaft und sinnvoll wäre... gerade wenn du für die Kollegen entsprechende Arbeitsschritte erstellen vorgeben musst


    Aber wie bereits oben erwähnt: Für die nächste Zeit, werde ich das noch manuell machen... so wie bisher



    Trotzdem danke für deinen Beitrag

    • Offizieller Beitrag

    Ich würde es auch über ein Kombielement lösen.
    Im Kombielement kann man einstellen, dass es bei der HRB-Belegung ausgeführt werden soll und beim Belegen der Wände kann man in der Dialogbox angeben, dass die Kombielemente der belegten Wände nach der Belegung ausgeführt werden sollen. Damit lässt sich gleich bei der HRB-Belegung die Kombielemente der Wände auslösen und die Blätter sollten in der Schwelle erscheinen.

    Viele Grüße,
    Joachim Neumann (Dietrich's AG) :smiling_face_with_sunglasses:
