Nachdem ich konkrete Beispiele hatte, die zu Problemen geführten haben, will ich den Unterschied zwischen 'Überblattung' und 'Endblatt' einmal verdeutlichen:
Ausblattung: Die Ausblattung ist keine Verbindungsbearbeitung! Das bedeutet, dass die Stäbe beim Erzeugen nicht verlängert und verkürzt werden. Die Länge und die Richtung der Abschnitte muss schon vor der Überblattung passen.
Dies wirkt sich auch beim Neuberechnen des Dachtragwerks aus. Dabei werden die Stäbe (z.B. Pfetten) zuerst neu erzeugt, so als ob man sie neu eingibt. Danach bekommen sie ihre zusätzlichen Bearbeitungen wie Abschnitte usw.. Da eine Überblattung einen Stab nicht verlängert oder verkürzt, tut sie dies auch nicht beim Neuberechnen. Die jetzt zu kurzen Stäbe finden keinen Überblattungspartner mehr und es entsteht kein Blatt.

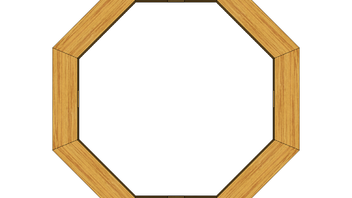

Endblatt: Das Endblatt ist eine Verbindungsbearbeitung! Das bedeutet, dass die Stäbe, die damit verbunden werden sollen, automatisch so verlängert oder verkürzt werden, dass die mit dem Partner verbunden werden können. Außerdem wird der Abschnitt am Stabende an den Winkel des Partners angepasst.
Dies wirkt sich auch beim Neuberechnen des Dachtragwerks aus. Wie oben beschrieben werden die Stäbe zuerst neu erzeugt. Danach werden die zusätzlichen Bearbeitungen an den Stäben ausgeführt. Da ein Endblatt eine Verlängerung oder Verkürzung bewirkt, werden auch hier die beiden Partner in der Länge und im Abschnittswinkel angepasst. Die Stäbe sind genau so verbunden wie vor dem Neuberechnen.
