Hallo Zusammen
kann man mehrere Verbindungsmittel auch ohne Knotenblech eingeben
jedoch ähnlich der eingabe wenn man Knotelblech vorhanden auswählt
Verbindungsmittel
-
-
Wie sieht die Situation aus, um die es geht? Ich vermute, dass das nicht geht, was Sie machen wollen. Irgendwie muss die Position der Verbindungsmittel bestimmt werden und das geht eben unter anderem über die Abmessung des Knotenblechs.
-
Hallo Herr Neumann

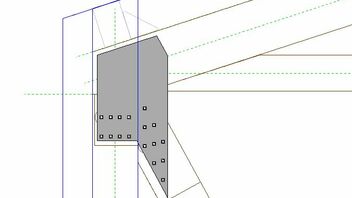

ich habe probleme Bei einem Knoten
die direckte eingabe über alle 3 Hölzer Funktionirt nicht
daher hab ich zuerst Pfosten und Strebe genommen so das ich das Bestehende Blech erhalte
wenn ich nun im Kappholz die verbindungsmittel Einfügen möchte kommt die Meldung kein passendes Knotenblech -
Könnte ich bitte mal die Position bekommen?
-
Hallo Herr Neumann
bei anschluss streben Fachwerkpfosten kann ich für Meinen Knoten auch nur die Streben Auswählen -
Das funktioniert so nicht, weil der obere Riegel eine andere Dicke hat als Pfosten und Strebe, alle Drei aber mit einer Fläche bündig liegen.
Hier würde ich über Fachwerknoten zwischen Pfosten und Strebe gehen und dann für den oberen Riegel über 'Einzelbauteil Stabende'. Das Blech des oberen Riegels könnte man dann nachträglich in die selbe Ebene wie das andere Blech schieben und die Bleche vereinen. -
Also
ich hab mein Kappholz auf die Grösse angepasst
dann hab ich den Knoten Erstellt
anschlisend im Dicam das Kappholz mit Trennschnitt auf die Ausgangsbreite Geschnitten
und das reststüch gelöscht die verbindungsmittel werde ich mit lang kurz anpassendanke für die hilfe
