Hallo zusammen
kann man in der Wand eine Passbolzenverbindung erzeugen mit bohrungen und diese als teilzeichnung mehrmals verwenden
Passbolzen
-
ja, du kannst alle Bauteile (incl. Beschläge u. deren Bearbeitungen) als Bibliothek (nicht Teilzeichnung) ablegen u. dann in einer anderen Wand wieder einfügen, neuberechnen, fertig.
-
Und wie bekomme ich den Passbolzen in die Wand ich finde keine in der Bibliothek
oder suche ich am falschen Ort -
hallo audi,
weiß ich auf die Schnelle gar nicht ob/wie das im Wandprogramm geht, ich füge diese immer im Dicam ein u. zur einfacheren Vervielfältigung erstelle ich mir dann im Wand- oder auch Deckenprogramm -z.B. bei einem Fachwerkbinder- hierfür eine Bibliothek, die dann wieder schnell u.v.a. auch gespiegelt eingefügt werden kann. -
Wie gibst Du den Passbolzen denn in DICAM ein? Über die Verbindungen? Diese gibt es auch in der Wand und dann benötigt man keine eigene Bibliothek.
Über die Volumenbibliothek? Diese gibt es nur in DICAM. -
@ jo: Volumenbib, bzw. PSB im Dicam, mit den Verbindungen werde ich nicht so richtig warm ...
-
Das ist aber Schade.
-
Zitat von Joachim Neumann
Das ist aber Schade.
Ich hab da auch immerwieder so meine Probleme. Vorallem wenn es Änderungen gibt. Da werden nicht immer alle Verbindungsmittel nachgerechnet. Beim Löschen bleiben oft Muttern und Scheiben übrig.
Ich mach eigentlich auch nur noch Bohrungen.
-
In solchen Fällen wäre es besser, uns eine Problem-Meldung mit Projekt an den Support zu mailen, damit wir der Sache nachgehen. Es bringt niemandem etwas wenn gute Funktionen wegen solchen Dingen nicht mehr verwendet werden.
-
Ja und WIE bekomme ich jetzt einen Passbolzen in meine Wand
:oops: -

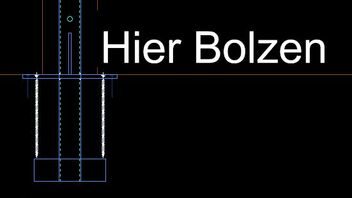

Wenn ich wüsste wo und wie könnte ich evtl. etwas dazu sagen.
-
Wenn ich wüsste wo und wie könnte ich evtl. etwas konkretes dazu sagen. :wink:
-
-

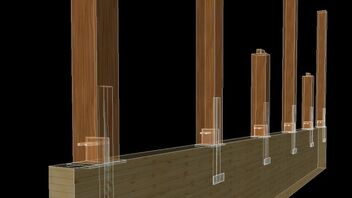

Mir ist leider immer noch nicht klar, wo da der Bolzen rein soll. Vielleicht würde ein perspektivisches Bild besser helfen. Daher kann ich jetzt auch wieder nur Vermutungen anstellen:
Mit den Verbindungen würde ich hier nicht arbeiten, sondern mit dem Knotenblech und dabei bei 'Knotenblech, Lasche' die Option 'vorhandene wählen' einstellen, da die Stahlteile ja schon vorhanden sind. Damit kann man die Bolzen über die Knotenblechfunktion erzeugen lassen und die eigenen Stahlteile übernehmen.
