Die angrenzenden Wände werden nicht in den Schnitten, sondern in den Schnittbereichen angezeigt, die man auch im Wandplan darstellen kann. Diese Schnittbereiche kann man in jeder Wand anders definieren und auch beliebig viele davon.Die Schnittbereiche definiert man unter 9-8 und 9-9.
Und warum nicht in den Schnitten
finde diese Darstellung sehr schön.
Weil wir an den Schnitten nichts mehr machen. Im Zweifelsfall werden wir die alten Schnitte ganz rausnehmen und lieber die Schnittbereiche erweitern. Die Schnittbereiche kann man ja jetzt auch bei der Eingabe auf alle anderen Wände übertragen lassen.

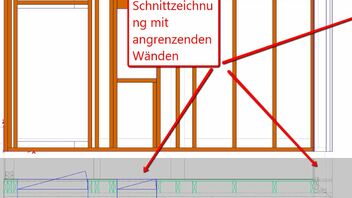

Ja ... gibt's dann auch einen eigenen Layer damit man die Angrenzenden Wände in der Grundansicht so schön gestrichelt darstellen kann in einer Planvorlage damit diese sich etwas abheben.
Was soll ich jetzt dazu sagen?
Ich kann sagen dass ich viel lieber mit den Schnittbereichen arbeite, schon allein wegen oben beschriebenem Thema mit den angrenzenden Wänden. Was mich jedoch davon abhält diese Schnittbereiche zu benutzen ist, dass ich diese für jede Wand separat definieren muss. Vielleicht ist es möglich, dort zukünftig etwas zu machen?
Zitat von Joachim NeumannDie Schnittbereiche kann man ja jetzt auch bei der Eingabe auf alle anderen Wände übertragen lassen.

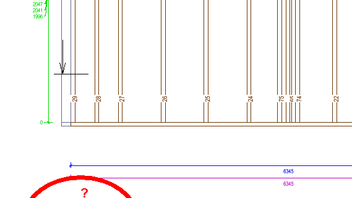

Geht doch! Mir stört am Schnittbereich nur, dass die Plattenüberstände noch nicht bemasst werden. Denke jedoch das kommt noch.
Zitat von Joachim NeumannWas soll ich jetzt dazu sagen?
Ich wollte eigentlich nur wissen ob es einen Layer gibt für die Angrenzenden Wände damit man in einer Planvorlage diese in der Grundansicht gestrichelt Darstellen kann.
Kann es jetzt selbst nicht nachprüfen da ich nicht am Arbeitsplatz bin
Der letzte Satz klärt mein Unverständnis.
Ja, diese Linien liegen auf einem eigenen Layer und dieser kann gestrichelte Linien bekommen.
Danke für's Nachschauen
Zitat von Linus
...
Geht doch!
Das ist Toll! Habe ich nicht mitbekommen weil ich deswegen nie mit den Bereichen gearbeitet habe. :oops:
Das funktioniert leider nur Stockwerksmäßig.

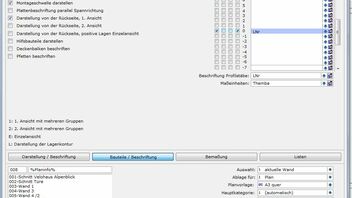

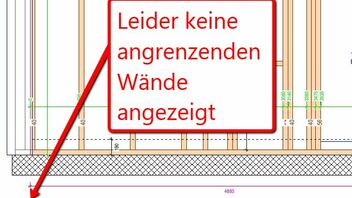

Also ich kann hier einstellen was ich will ... ich bekomme keine Angrenzenden Wände im Horizontalschnitt mit Schnittbereiche.
Die Angrenzenden Wände werden wohl nur in der Ansicht gezeigt (Planprogramm).
Damit man die angrenzenden Wände sieht muss man unter 1-7-2 einen Bereich vor und /oder hinter der Wand angeben, damit das Programm weiß wie lang das Stück der anschließenden Wand sein soll. Mit 0.000 wird gar nichts angezeigt.
Ja Danke jetzt bekomme ich genau das was ich wollte.
Nur mit Schnittbereiche ... dort ist mir aufgefallen ... das man bei der Schnittbestimmung die Schnitte drehen kann.
Z.b. Horizontalschnitt ... Schnittbereich erster Punkt der Sichtseite oben und zweite Punkt der Sichtseite unten ... Horizontalschnitt wird richtig Angezeigt.
Wählt man die Punkte der Sichtseite anders herum wird der Horizontalschnitt auch im Plan gedreht. Siehe letztes Bild
Soll das so sein
Ja klar soll das so sein. Mit der Reihenfolge bestimmt man die Sichtrichtung. Daher steht ja auch in der Kommandozeile für den ersten Punkt: "Wählen Sie den ersten Punkt für die Sichtseite des Schnittbereichs!"
Und für den zweiten Punkt: "Wählen Sie den zweiten Punkt für die Rückseite des Schnittbereichs!"
Wäre es hier nicht besser wenn es nur eine Sichtrichtung gibt so wie beim Schnitt der nur mit einer Linie bestimmt wird.
Ich sehe bei der Möglichkeit der Drehung der Schnittbereichen keinen Vorteil ... im gegenteil es verwirrt nur.
Kaum auszudenken wenn man sich da vertut und dann noch die Wände von der Rückseite ablegt
Ich finde die Ablage der Ansicht mit dem Vertikal und Horizontalschnitt müssen immer zueinander passen (so wie beim Einzelstab auch ... Gratsparren)
