Gibt es die Möglichkeit bei der Planablage von HRB-Wänden im Grundriss (Horizontalschnitt) die angrenzenden Wände darzustellen?
Wandpläne HRB
-
momentan nicht.
Es empfiehlt sich generell für die Wandproduktion einen Grundriss mit Nummernbeschriftung und Schnitthöhe zu erstellen. (Grundrissplan). -
Ich bin mir nicht ganz sicher, was wirklich gemeint ist. Aber egal ob es um den Grundrissplan oder den Wandplan geht, kann man die angrenzenden Wände darstellen.
Im Grundrissplan kann man den Höhenschnitt mit den Bauteilen einschalten. Man sieht dann in allen Wänden die Bauteile.
Im Wandplan kann man für die Schnittbereiche die angrenzenden Wände einschalten. Man sieht dann im Schnitt ein Stück der angrenzenden Wände. Wie groß dieses Stück ist, ist abhängig von dem eingestellten Wert in der Funktion 'Datei - Einstellungen - Bildschirmelemente'.Oder habe ich das Ganze falsch verstanden?
-
In der Wankonstruktion ist es möglich die angrenzenden Bauteile aus Dach, Wand oder Decke Ein- und Auszuschalten.
Wenn ich jedoch die gewünschte Wand als Plan ablege und im Planprogramm einfüge, sind die angrenzenden Bauteile aus den angrenzenden Wänden im Vertikal- und Horizontalschnitt der Wand nicht vorhanden.
Oder mache ich etwas Falsch
Ansonsten wäre es für die Fertigung der Wandelemente oftmals nützlich da auch die Wandanschlüsse zur "Hauptwand" sichtbar sind.
Bis dato habe ich einen Grundrissplan abgelegt und einen Ausschnitt der gewünschten Wand in den Wandplan (Horizontalschnitt) eingefügt.
Ist etwas umständlich!!
-
Wie ich oben geschrieben habe kann man die anschließenden Wände in den neuen Schnittbereichen des Wandplans darstellen lassen, nicht aber in den alten Schnitten.
-
Ist eine Einstellungssache.
Funktioniert einwandfrei!
-

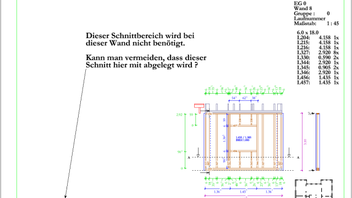

Kann man den Schnittbereich nur auf die aktuelle Wand begrenzen ?
-
Das ist ein Fehler. Ich vermute, dass es sich um den selben Fehler handelt, der vor kurzem schon einmal gemeldet wurde.
