Ja genau, das hoffe ich doch sehr
Aber dann so das die Dachfläche nicht zerlegt wird, sondern wie im Dicam
Verdrehte Dachfläche
-
-
Hallo zusammen!
Das gabs früher schon! Aber das war nicht das gelbe vom Ei, weil man vorher so cirka die Sparrenabstände wissen musste und anschliessend waren das lauter einzelne dachflächen und ein rumgeeiere mit den Sparren und Schwelleneingaben! -
Vieleicht weis der Herr Neumann eine gute Lösung für verdrehte Dachflächen.
Hätte noch eine Vorschlag das man ein Fläche zweimal verdrehte Fläche erstellen kann.
Vieleicht ist das machbar.
-
Hallo Berni,
die Eingabe einer verdrehten Dachfläche ist im Dicam kein Problem, wenn es nur um die Holzeingabe geht. Verdrehte Flächen als Dachlagenplatte darzustellen ist schon etwas schwieriger.

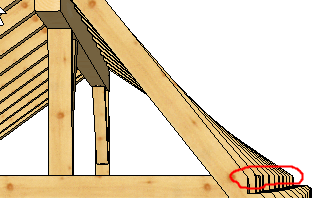

Grundsätzlich solltest du überlegen, welche Dachkante wirklich waagerecht verlaufen muss. In Beispiel habe ich mich für die Oberkante der Kastenrinne entschieden. Das hat zur Folge. dass die eigentliche Sparrentraufe geneigt verläuft. Der abschließende untere Waageschnitt ist wieder auf gleicher Höhe. Die schräg verlaufende Traufe verschwindet im Kastengesims.
Zur Konstruktion:
Du brauchst 2 räumliche Hilfslinien: Traufe (hier: Kastenrinnenkante) und First. Die gleichmäßige Sparreneinteilung geschieht ebenfalls mit Hilfslinien, am besten im Grundriss, denn dort lassen sich Korrekturen am einfachsten machen. Dann lotest du die Hilfspunkte auf First- und Trauflinie und hast damit die Fangpunkte für die Sparreneingabe. -
Die Traufe muss waagrecht sein.
Danke Planer für den Vorschlag werde es versuchen.
-
Aber was ich so bei deinen Bild sehe ist die Traufe und der First nicht parallel oder täusche ich mich.
-
Noch einmal zu Erinnerung Die Traufe soll waagrecht sein.
Bei den First soll es so ausehen das er rund läuft.
Wenn es nicht geht dann werde ich es mit anderen CAD Programm machen.
-
stimmt Berni,
Traufe und First sind waagerecht und im Grundriss nicht parallel, Dachneigungen liegen zwischen 35 und 52°. Die Vorgehensweise ist aber auch bei anderen Vorgaben ganz ähnlich.
Zeig doch mal deinen Grundriss, dann können wir gezieltere Tipps geben.
-
Hallo Berni,
bitte senden Sie den Grundriss mit Angaben zu Überständen und den genau gewünschten Höhen an jedem Trauf- und jedem Firstpunkt sowie der gewünschten Sparrenteilung an die hotline; eine Skizze als Fax genügt. Es gibt ja im Dachtragwerk Klassik nach wie vor unter den Freien Dachflächen die Option "Windschief". Dann maile ich Ihnen das Dach mit einer kurzen Erklärung zurück.
-
Ich weiss das mann in Klassik die Windschiefe Option gibt.
Wird sie es im neuen Dachtragwerk auch geben.
-
Hallo Berni,
die windschiefe Dachfläche wird mit Sicherheit auch in der neuen Dachausmittlung wieder kommen. Wann genau kann ich allerdings noch nicht sagen.
-
Ganz genau will es es nicht wissen, aber ungefähr können sie es schon sagen.
Kommt die windschiefe Dachfläche diese Jahr mit den Jahresupdate oder erst nächste Jahr.
-
Hallo Berni,
dieses Jahr wird es mit Sicherheit nicht mehr kommen.
