Vermaßung

    Hallo,


    ich habe versucht in der 9.01 eine Vermaßung hinzubekommen.


    Ich gebe 1.Punkt und den 2. Punkt ein, dann mit rechts beenden.
    Nun sehe ich die Maßkette, kann sie aber nicht positionieren.
    Muss ich da vielleicht etwas einstellen?
    Auch wenn ich in der Seitenansicht bin, um Höhe oder Winkel zu messen, ändert sich die Darstellung immer in die Grundansicht.


    MfG


    Charly

    In einer Ansicht kannst du nur im Dicam Vermaßen !
    Die Vermaßung im Dachtragwerk ,Grundriss , usw. sind 2 D Vermaßungen ,
    die Ansicht im Dachtragwerk ist aber 3D , daher geht das nicht !

    • Offizieller Beitrag

    In den einzelnen Modellbereichen wird immer in der Hauptansicht vermaßt und beschriftet. In den Modellbereichen Dachausmittlung und Dachtragwerk ist das immer die Draufsicht (XoY-Ansicht).


    Es ist aber schon eine Möglichkeit in Planung, Vermaßungen und Beschriftungen auch in beliebigen anderen Ansichten zu erzeugen.
    Evtl. in Version 10. :wink:

    Viele Grüße,
    Joachim Neumann (Dietrich's AG) :smiling_face_with_sunglasses:
    Software für den Holzbau, Abbund, Holzrahmenbau, Blockbau, Ingenieurholzbau und für die Fertighausindustrie


    if (ahnung == 0) { search "Forum"; read Blog; } else { use brain; make post; }

    • Offizieller Beitrag

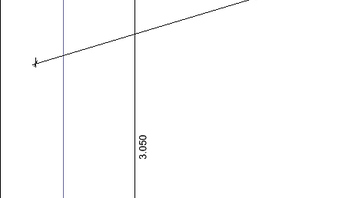

    Die Darstellung der Vermaßung in der Perspektive kann nicht in das Planprogramm übertragen werden. Dort gibt es nur noch 2D-Daten und dann kann eine Höhenkote nicht mehr funktionieren. Außerdem kann dort auch keine perspektivische Darstellung der Maßzahlen, wie in ihrem Printscreen funktionieren. Das ist nicht möglich.

    Hallo charly
    ich mach solche Pläne immer über masszahl edditiren
    jedoch kann ich dir nicht sagen ob das mit der höhenquote auch funktioniert

    ä so is!
    is ä so?
    äs ischt ä so.


    Mit freundlichen Grüssen DRE

    Hallo Herr Neumann,


    soll das bedeuten, die ganzen Maßketten und sonstige Eingaben die man für die Übersicht gemacht hat, kann man nicht auf den Plan bringen?

    MfG


    Charly

    • Offizieller Beitrag

    Die ganzen Zeichnungselemente gehen mit allen Planablagen aus den Modellbereichen 1 bis 8 raus, aber nicht in 3D-Darstellung aus der Planablage im DICAM. Das kann gar nicht gehen, da das Planprogramm keine 3D-Daten kennt.

    Dort gibt es das Häckchen auch nicht !


    Im Dicam kannst du nur die Hilfslinien und Vermaßungen Übergeben die du auch im Dicam gemacht hast !
    Oder verstehe ich da jetzt etwas falsch ?
    Wie Herr Neumann schon sagte 3D und 2D passen da einfach nicht zusammen !

    Hallo Herr Neumann,


    sind die Maßketten,die ich in DICAM erzeuge, also etwas anderes?


    Kann man denn nicht so eine Art Hardcopy von dem sichtbaren Bereich machen, wie in der beliebigen Ansicht dargestellt wird?


    Charly

    • Offizieller Beitrag

    Die Maßketten, die man in DICAM erzeugt sind etwas anderes als die Maßketten aus den anderen Modellbereichen. Die Maßketten aus DICAM kann man für den Plan ablegen, dort sind es dann aber auch keine Maßketten im Sinne des Planprogramms mehr. Das geht einfach nicht.
    Alle anderen Maßketten, Höhenkoten, Winkelvermaßungen aus dem Bauwerk lassen sich NICHT in einer 3D-Darstellung an das Planprogramm übergeben.

    Hallo Herrn Neumann,


    wie meien Sie das?
    "Alle anderen Maßketten, Höhenkoten, Winkelvermaßungen aus dem Bauwerk lassen sich in einer 3D-Darstellung an das Planprogramm übergeben"
    Sollen das die neu erzeugten Maßketten sein?
    Ich kann irgendwie noch nicht einmal einen Grundrisspläne aus DICAM erzeugen, wo die neuen Maße erscheinen.


    MfG
    Charly
