Hallo,
Ich habe versucht im Dicam ein bemaßtes, perspektivisch Dargestelltes Projekt mit verdeckten Körpern darzustellen ( 8-2) und dann eine Planablage davon zu erstellen.
Das Problem dabei ist jedoch, dass die Planablage nur als Drahtgittermodell dargestellt wird.
Ist dies grundsätzlich nicht anders möglich??

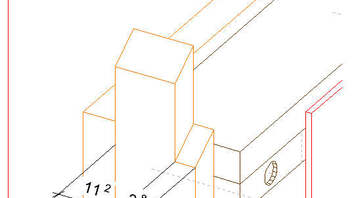

so wie auf dem Bild?
Körper markierten => verdeckte Kanten berechnen (mache ich mit 8-1) => Ablage
Die Maßketten werden nach den verdeckten Rechnen nicht im DICAM angezeigt aber mit abgespeichert und im Planprogramm dargestellt.
evtl. ist der Layer "DHPBemassung" o.ä. im Planprogramm ausgeschaltet?
Nervensäge
Das ist richtig. Nur ich wollte noch darauf hinweisen, dass selbst dann, wenn man die Maßketten nicht sieht, sie mit abgespeichert werden.
Alles klar!!!
Vielen Dank für die ausführlichen Antworten!!
