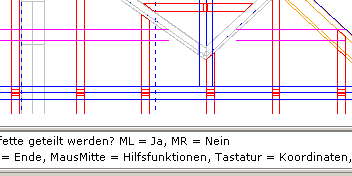

Der Markierungsassistent im Tragwerk hat eine Markierung erzeugt, die unmöglich große Werte hat, so dass das Modell in der Gesamtansicht zu einem Minipixelhaufen schrumpft.
Der Sparren, der diese Markierung auf der Firstpfette erzeugt, wurde vorher im Dicam verschoben.
Bilder und Projektdatei gelöscht 08.09.05
Hallo Jens,
in Version 070904 sieht das so aus:
Hast du vielleicht eine andere?
Hallo Herr Neumann,
Position ist per PN unterwegs
danke wutzernst, das war es.
@Dietrich's Programmierung:
Lässt sich diese Meldung nicht vermeiden? Anstatt Fehler zu melden, könnten diese doch sofort vom Programm korrigiert werden:

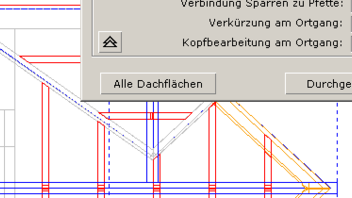

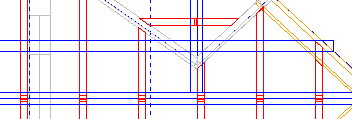

Nachträglich abgeschnittene Sparren erzeugten diese Meldung. Die Einzelstabkontrolle zeigt an der Traufe überflüssige Abschnitte.
Wenn eine automatische Korrektur (noch) nicht möglich ist, sollte das Programm wenigstens die betroffenen Stäbe markieren, um zeitraubende Fehlersuche zu vermeiden.
Nach der Tragwerkseingabe einer Dachkonstruktion habe ich mehrere Neigungen geändert. Bei der Neuberechnung des Tragwerks erhielt ich mehrmals diese Meldung, aber keinen Hinweis darauf, welche Abschnitte falsch sind?
Hallo Rooflander,
oft hilft es, die dxf-Datei in einem anderen CAD-Programm zu öffnen und neu abzuspeichern.
Wenn die dxf-Zeichnung mit Layern erzeugt wurde, lassen sich z.B. Bemaßungslayer und Schraffurlayer löschen. Polygonzüge und Gruppen sollten aufgelöst werden, damit nur Linien übrigbleiben.
Nach so einer Bearbeitung konnte ich bisher jede dxf-Datei in DHP einlesen.

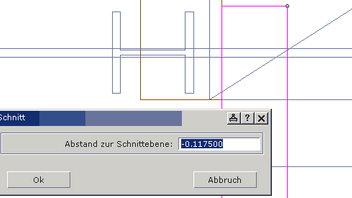

Ich will mehrere Stäbe im Abstand zu einer Kante abschneiden. Weil ich zum Anklicken der Punkte manchmal stark zoomen muss, liegt der rote Richtungspfeil für die Schnittebene außerhalb des sichtbaren Bereichs. Ich weiß dann nicht, ob ich einen positiven oder negativen Abstand eingeben soll.
Diese Möglichkeiten wären nützlich:
- Zurückzoomen, um den Pfeil ins Bild zu bringen
- Bild verschieben
- Lage des Pfeils so programmieren, dass er im aktuellen Zoomfenster sichtbar ist
Gibt es eine logische Abhängigkeit, in welche Richtung der Pfeil zeigt?
Hallo veedi,
meinst Du die Stabflächen? Ja die würde ich auch gern einzeln mit Texturen belegen, z.B. Wände außen mit Klinker und innen mit Raumfarbe. Die Kantenfarbe könnte ruhig schwarz bleiben.
Diese Behandlung korrigiert den Maßkettenfehler:
- ändern in Endvermaßung (an der fraglichen Stelle ist durch die Position des Maßtextes ein Sortierfehler sichtbar)
- ändern der Maßkettenrichtung (offensichtlich wird dabei die Maßkette neu sortiert)
- zurückändern in Zwischenvermaßung, dann passt alles.
So ist es. Die Freiheit hat nun mal ihren Preis.
Bruno Funk
ist Deine Firewall oder Dein Browser zu scharf eingestellt?
Für ein paar Tage ist der Plan auch hier abrufbar:
http://www.gtonn.de/41001102.rar
- neues Projekt mit Nummer 41001 anlegen
- Plandatei mit rar-Packer entpacken
- plf-Datei ins Projektverzeichnis kopieren
- Planprogramm öffnen
- Plan Nr 102 ist dann verfügbar
Beim kopieren oder spiegeln von Bauteilen kann Dicam doch oft garnicht erkennen, welche MOS automatisch zugeordnet werden soll. Dafür wäre eine globale räumliche Prüfroutine erforderlich, die z.B. erkennt, ob dort wo ich das Bauteil hinkopiere überhaupt eine Wand oder eine Dachfläche ist. Der Nutzen wäre wahrscheinlich fraglich.
Ich halte die jetzige Methode für übersichtlich und praktisch.
Bruno Funk
die rar-Datei hängt dran, ich kann sie jedenfalls aus dem Fenster laden.
Joachim Neumann
Die Maßkette wurde manuell erzeugt mit Schnittpunkt Pfette-Wandkante. Wenn Sie den Plan geöffnet haben, schalten Sie bitte die Maßkette auf lang.
Der Fehler liegt eindeutig im PlanCAD. Das Programm hat sich offensichtlich an der Pfettenbreite "verschluckt". Die Maßkettenpunkte habe ich nicht ordentlich hintereinander von links nach rechts angeklickt, sondern in beliebiger Reihenfolge "gesammelt". Trotzdem sollte das Programm in der Lage sein, diese richtig zu sortieren und eine korrekte Maßkette zu erzeugen. Das ist auch nicht das erste Mal, dass dieser Fehler auftritt, nur bisher hatte ich es beim Planen schon gemerkt und korrigiert. Diesmal war es der Anruf von der Baustelle.
Bons
genauso ist es.

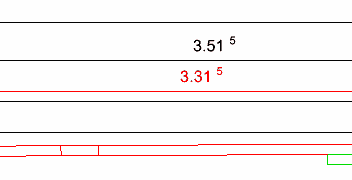

Anruf von der Baustelle: "Wieso steht der Pfettenabstand im Schnitt mit 3,315 m und im Grundriss mit 3,515 m?"
@ Dietrich's Programmierung:
Das rote Maß im Grundriss habe nachträglich ergänzt. Den gepackten Plan habe ich beigefügt, vielleicht hilft das zur Fehlersuche.
In einer 2-lagigen Decke (Balken und OSB-Boden) habe ich ein Treppenloch eingegeben. Warum wird das nicht in der OSB-Platte ausgeschnitten?
Danke, das wollte ich wissen.
Bisher hatte ich eine völlig falsche Vorstellung dieses Begriffes.
Ich kann in dem Bild nicht erkennen, welche Lagen als Kernlagen definiert sind und welche nicht.
Wer kann mal ausführlich erklären, welchen Zweck Kernlagen haben?
Ich habe im Handbuch und in den Hilfetexten vergeblich danach gesucht, welche Eigenschaften "Kernlagen" haben.
Was unterscheidet Kernlagen von Nichtkernlagen?
Die Wand hat eine Ausführung: 2 Lagen, Ständer und Innenbeplankung. Belegung der Wände manuell, weil kein HRB-Editor.
