Hallo auch,
mein heutiges Problem befasst sich mit dem das ich wie im Anhang zu sehen ist keinen Zapfen in die Querriegel hineinbekomme, zuvor habe ich sie mit 3-8-4 (Ausnehmung) bearbeitet.
Nun, um die Sache halbwegs zimmermannsmäßig hinzubiegen, bräuchte ich schon dringend eure Hilfe. Gibt es irgendwelche Kombinationen oder Varianten.
Vielen Dank derweil und mit freundlichen Grüssen aus Südtirol
Klamsi!
Hallo Woody!

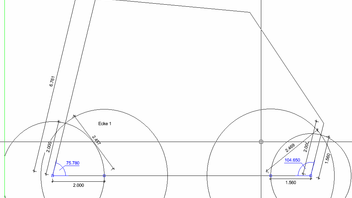

Wenn ein allzu böser Grundriss vorliegt, messe ich mir beim aufmessen irgend ein Mass von 2m oder wenn die Wand lang genug ist zur Genauigkeit auch mehr oder weniger und die Diagonale dazu!
Dann zeichne ich mir meistens im Planprogramm dies mithilfe von Kreisen genau nach wie in dem beiliegenden Anhang zu sehen ist.
Bis jetzt ging das immer recht gut, sehr einfach zu handhaben. Dann habe ich mir den Winkel bemaßt und habe mir zuerst dann im Grundriss mit Linienlängen und dem richtigen Winkel aufgezeichnet und dann mit der Mauer einfach die Punkte nachgegangen.
Jeder sollte natürlich das so handhaben wie er es gelernt hat, Methoden gibt es viele!
Ich wünsche allen noch frohes Schaffen!
Hallo Planer, recht herzlichen Dank, hat super geholfen!

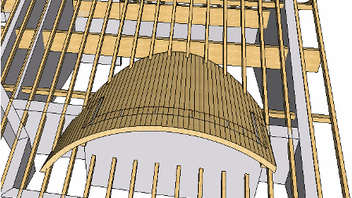

Jetzt sieht´s nach ner Rundgaube aus!
Hallo zusammen!
Ich habe im Dicam unter 2-1-2 eine Tonne eingegeben, wollte sie zurechtschneiden, siehe da wenn ich das linke Ohr abschneiden will, verlängern sich die Stirnschnitte automatisch.
Was kann ich dagegen tun? :cry:
Hallo zusammen!!
Über die Sache mit der Numerierung habe ich auch schon nachgedacht, am einfachsten wäre es doch wenn man entscheiden könnte, ob ich die Nummerierung selbst vergeben möchte oder der Computer, wie z.B. im Dicam bei der Markierung in etwa d.h. ich markiere die Stäbe, fange mit der Nummer an welches Teil zuerst zu montieren ist, kann auch mehrere Stäbe anklicken und diesen die gleiche Nummer vergeben. Die Stäbe die markiert worden sind werden automatisch ausgeblendet, so kann ich den Dachstuhl am Computer simuliert montieren und so werden Mißverständnisse am Bau eher aufgehoben, der Zimmerer weiß wo mit welchem Bauteil beginnen und versteht oft leichter. Mir ist es passiert das der Vorarbeiter nachgefragt hat welchen Grund es hat, wieso von zehn gleichen Sparren der zehnte eine andere Nummer hat... der Grund dafür war natürlich nur dieser weil ich ganz zuletzt den Sparren um 2 Millimeter verschoben habe. Ich wünsche allen noch viel Spass bei der Arbeit und frohes Gelingen.
Ja, Herr Master of P10+, du wirst deinem Titel gerecht,
bist a schlaues Bürschchen, das funktioniert.
Uiuiui, bin ich froh das es das Forum gibt.
Vielen Dank auch!!!
Hallo Master of P10+!
Da ich blutigster Anfänger bin und ich bis vor kurzer Zeit noch Kervenfräsen, Kapp- und Bandsägen in der Hand hatte, mußt du mir schon ein bischen auf die Sprünge helfen, wenn das möglich ist?
Mir ist schon aufgefallen das hier nicht nur Zimmermänner, wohl auch Computerprofis am Zeichnen sind.
Guten Tag Herr Krause!
Ich habe das Diwand 2D.
Aber jetzt ein anderes Problem, ich habe den Wintergarten bereits in der freien Konstr. gezeichnet, habe die Ständer eingezapft und den Zapfen 16 cm breit eingegeben, der Ständer hat 18cm. Ich habe alles in die K1 übergeben wobei die Meldung erschien der Zapfen sei zu breit, ich habe Ihnen schon einen Anhang geschickt, damit Sie sich das mal anschauen können.
Es hat keine Eile weil dieses Projekt momentan nur für das Angebot gezeichnet wurde, nur täte es mich trotzdem interessieren wieso es die Zapfen nicht übernimmt.
Guten Morgen alle zusammen!
Mein heutiges Problem: Ich muß einen Wintergarten in Ständerbauweise zeichnen und den natürlich an die bestehenden Hausmauern anschließen.
Ich habe mir im Grundriss die Wände gezeichnet und sie dann ins Diwand übernehmen wollen, jedoch geht das nicht, oder doch? Das HRB-Modul für Diwand habe ich nicht zur Verfügung. Das ganze in der freien Konstruktion zu zeichnen ist mir ehrlich gesagt zu faul.
Oder muss ich im Planprogramm die Wände ermitteln, sie dann im Diwand eingeben und so die ganze Sache lösen? :?
Hallo Herr Neumann, von mir auch recht schönen Urlaub. Hab gehört in Südtirol solls ganz nett sein. Dort zeichnet ein bedürftiger Dietrichs Anwender der mal einen Sonder- Spezialkurs nötig hätte.
Hallo, danke erstmal für die guten Ratschläge, das Forum finde ich übrigens voll Klasse. Ich habe gleich weitere Fragen zur Dachausmittlung, was hat es eigentlich mit Texturset und Belegung auf sich, in der Aufmaßliste finde ich trotzdem nur die Bezeichnungen Schalungsbereich 1,2 oder 3 vor, oder für was brauche ich Gesamt- Grund- und Wahre Flächen, mir wäre es lieber wenn ich eine ganz normale Liste vorfinden würde die mir Aufschluß über die verwendeten Materialien gibt, die ich später auch bei der Abrechnung beilegen könnte, so irgendetwas das jeder versteht und auch verstehen muss, wie z.B. der Bauherr der wissen möchte wofür er sein Geld ausgibt
Z.B.:Tragende Unterkonstruktion:(Schwellen, Pfetten, First, Zangen usw.)
Sparrenlage in m² oder Stückzahl
Vordachschalung Perlinen 0,019m*0,16m, Deckmaß in m²
Innenbereich Perlinen 0,019m-0,137m,Deckmaß in m²
Dampfsperre verklebt in m²
Isolierung (Bezeichnung mit genauen Maßen) in m²
Luftlatten (Bezeichnung)
Rauhschalung (Bezeichnung) m²
und so weiter und so fort......
Dann ergibt es für mich einen Sinn den ganzen Aufwand am Anfang einzugeben.
Wahrscheilich liegt es daran das ich keine Vollversion habe. Gibt es eigentlich Kurse dafür und wann, ich müßte nämlich dringend einen besuchen denn sonst nützt mir das Programm recht wenig, wenn ich die halben Sachen nicht zu verwenden weiß.
So, jetzt geht es mir auch schon besser wenn ich mich hier mal hab auslassen können, für solche Sachen sollte das Forum ja auch da sein, zur psychologischen Unterstützung!
Ich wünsche natürlich allen Forumsmitgliedern schöne Arbeit und frohes Gelingen, und schreibt mir recht fleißig zurück damit ich in Zukunft keine unnötigen Nerven verliere
Ich habe immer schon Probleme gehabt bei der Lösung der Flächenermittlungen der Dachflächen, da diese manchmal recht kurios ausfallen.(Ergebnisse im Baudatenprogramm)
Z.B. bei doppelten Dächern,bei denen sich mehrere Lagen verschneiden, oder bei runden Traufen oder Ortgängen.
Bei diesem Bauvorhaben mußte ich die linke Gaube nach vorne versetzen da die Brüstungshöhe viel zu hoch war. Eine Änderung der Dachausmittlung hätte die ganze Konstruktion und Bearbeitungen gelöscht.
Wer kann mir einige Tipps und Lösungen vorschlagen?
Ich habe ein Bild beigefügt, die Datei allerdings konnte ich nicht hochladen.
Frage an die Hotline:
Habe ich zu wenig Speicherplatz?
Hei Mammut, ich glaube wir sprechen die gleiche Sprache zwecks andere Probleme als unsere deutschen Kollegen, was jetzt nichts Schlimmes heißen soll, wir haben halt ein bischen andere Dachaufbauten und Ortgang- und Traufausbildungen wie sie halt unserer Tradition oder den Spinnereien der Architekten entsprechen. Die Vajolettürme sagen einem Kletterer wie mir sowieso was, ich komm euch mal besuchen da unten, mal checken was bei euch so läuft, natürlich ruf ich vorher an, wann kann ich noch nicht sagen da ich momentan auch am Wochenende voll ausgebucht bin. Vielleicht könnten wir ja über Ferie Agosto mal was organisieren, das wäre natürlich super. Vielleicht ruf ich euch morgen gleich mal an, bis denn
Schöne Grüsse aus dem Ahrntal
Hallo Mammut, von wo bist du genau? Sind hier zufällig mehrere Zimmerer aus dem Kreise Südtirol und Umgebung die hier ihre Probleme zum Besten geben?
Würde mich sehr freuen mit euch Kontakt aufzunehmen.
Grüsse
Christian aus dem Ahrntal
Hallo, ich finde sowieso fast jede Bemaßung, die im Planprogramm mitgegeben werden, umsonst. In so einem Chaos würde sich doch kein Zimmermann auskennen, geschweige denn was lesen können, wenn sich Bezeichnungen, Maßketten und Linien ohne Ende überschneiden.
Ich mache eh meistens immer einen Schwellen-Pfettenplan mit Mauern und einen Sparrenplan separat, dann kriegt man wenigstens Ordnung mit Nummern, Bezeichnungen und Maßketten.
Grüsse aus Südtirol
Klamsi
