Beiträge von oppelmike

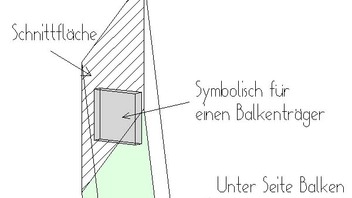

Das Problem habe ich auch, wenn der Balkenträger senkrecht auf der Schnittfläche steht.

Noch etwas....

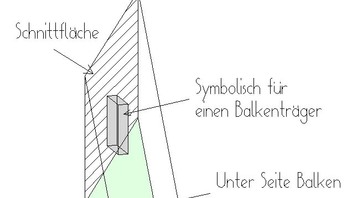

Ich habe einen Fachwerkstab der ist 45 Grad gegen die Horizontale geneigt (parkatisch Dachneigung) und im Grundriss auch um 45 Grad gedreht (Würfel und die Endpunkte des Stabes sind die Gegenüberliegenden Punkte einer Diagonale) nun möchte ich an einen dieser Abschnitte (Lotschnitt unter 45° und Gehrungswinkel auch 45°) einen Balkenträger setzen (wegen Zugausfallstab).

Ich brech mir da einen ab diese Punktsymbol dort richtig abzusetzen...

Danke für die schnelle Lösung.

Es hätte ja sein können, dass es so etwas fertig gibt.

Schöne Feiertage noch :lol:

Ah hab's gefunden mußte noch mal Neuberechnen drücken jetzt geht es und ich sehe auch alle Bearbeitungen.

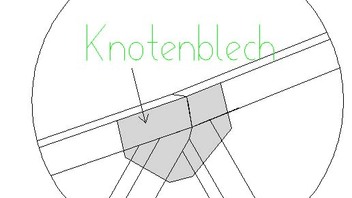

Aber gleich neues Problem möchte bei einem Fachwerkbinder im Anschlußbereich mehrerer Fachwerkstäbe ein Knotenblech mittig in die Stäbe einsetzen.

Wie bekomme ich die Ausnehmung und die Bohrungen für zB. Stabdübel hinein?????

Hallo, ich hatte mir schon mal die einzelnen Bearbeitungsschritte in OpenGL anzeigen lassen. LEider sehen ich diese jetzt nicht mehr???
Habe schon bei Bohnrung darstellen ab 2 mm eingestellt dennoch sehe ich bei Balkenträgern keine Bearbeitung zB. für die Stabdübel. Oder ist dies nur bei Bestimmten Balkenträger definiert?

Danke schon mal

Hallo, ich muss fürs Studium eine Busbahnhofüderdachung planen. Wie die Fachwerkbinder aussehen sollen weiss ich bereits und statisch habe ich diese auch schon nachgewiesen. Wie fange ich es am besten an diese Binder jetzt mit Dietrich's zu bearbeiten Verbindungsmittel Bearbeitungsschritte usw. Ich hatte auch schon ein 2D und 3D Modell des Tragwerks. Habe die Teilprogramme Konstruktion, Dach, Diwand 3D, Plan, HRB, Dicam

Vielleicht hat ja auch jemand eine Schritt für Schritt Anleitung.

Danke, schon mal im Voraus.....

Ja habe es gefunden. Hatte bisher immer mit PDF gedruckt passte aber nie wirklich.....

Danke.

Das hat mir noch ein bisschen Zeitverschaft.

Bin gerade noch am Zeichnen von Treppendetails...... :wink:

Hallo, muss fürs Studium von einem Sparrenprofil einige Zeichnungen machen, einige sind schon fertig was mir noch fehlt ist der Schnitt mit Sparrenbemaßung habe ihn auch schon als Position angelegt. Aber hätte dies gern für Nemetschekformat, da sonst dieser Plan ganz anders aussieht..... Danke

DWG oder DXF geht natürlich auch....

Bin auch noch auf der Suche nach Treppendetails Antritt, Austritt Holztrepppe

Wenn möglich als DXF oder DWG beim auslesen von PDF geht immer so viel verloren.

:roll:

Wer hat Holzrahmenbau- Details,

als Fassadenschnitt, Aussenwanddetail, Fenster-, Decken-, Dach- und Ortganganschluss
