Noch eine Idee: :idea:
Im Plan könnte man sich auch mal die richtige Strichstärke anzeigen lassen.
[1 Datei ] [7 Einstellungen] [2Bildschirmelemente]
Als Haarlinien darstellen = NEIN einstellen
Wenn die Linienstärke sehr dünn ist sollten sie dann auch jetzt verschwinden.
Hallo Winterberger,
es gibt ja verschiedene Pläne. So muss ich ein wenig Raten..
Der Titel "Gratsparren wird nicht gedruckt" und die Beschreibung Grat- und Kehllinien auf dem Plan nicht sichtbar. Sind 2 unterschiedliche Informationen.
Ich vermute mal es soll eine Ablage Aktuelle Darstellung (3d Plan) aus dem Modellbereich Freie Konst. DICAM sein.
Hier wird die Dachhaut in den Plan geschrieben der Layer ist vermutlich im Plan ausgeschalten.
Einfach mal im Plan / Layer / Dachhaut (E)in schalten.
Sonst einfach genauer Beschreiben was das Problem ist oder ein Bild anhängen.
Was meinen Sie mit doppelten Linien ?
ich nutze ich die Funktion schieben :
Alle Layer einschalten
Bearbeiten -> Schieben ->
Alles mit auswäheln nach unten oder oben um das gewünschte Maß schieben und
dann -> Höhenkoten Aktualisieren.
wenn Ihr mal etwas Freizeit braucht, der Termindruck steigt oder
Euch eine Baumaßnahme nicht gefällt hier folgender Vorschlag:
Hallo Holzmichel76
schwer zu sagen mit der Beschreibung.
Hast du die Hauptträger in eine andere Lage gelegt ?
Bei "Gruppen Darstellen" mal mehr als nur die Gruppe 0 anhaken.
Würde ich aus dem Bauch heraus sagen.
Hallo Holzmichel76,
Um die Bauteile dem richtigen Modellbereich zuzuordnen, solltest Du im Dicam die MOS beachten.
In der Dialogbox zur Eingabe von Konstanten Querschnitte der Bereich „ rechts unten“.
Am einfachsten den Knopf “Abgreifen“ nutzen und ein Bauteil aus der Dachfläche anklicken dann stehen die richtigen Informationen in dem Feld Gebäude-MOS beim erzeugen der Bauteile.
Nachträglich kann man Bauteile auch zuordnen.
Die Bauteile Aktive setzen. MOS- >GebäudeMOS und dann den Modellbereich ( die Dachfläche ) in der Liste anklicken und den Knopf „zuweisen“. betätigen.
Dann werden alle Aktiven Bauteile Logistisch dieser Dachfläche zugeordnet.
Für die Sortierung und Listen usw. gehören sie jetzt in den Modellbereich Dach, Dachfläche Nr....
Viel Erfolg
Ich habe gerade mal was festgestellt.
Wenn die Traufe nicht umlaufend ist kommen die Kehlkonterlatten nicht.
Gleiches wenn ich den DÜ nachträglich ändere in der Lattungsfunktion.
Ich melde es an die Hotline.
Wenn die Querbau traufe Höher liegt kommen sie nicht bei Tieferliegender Traufe teilweise verkürtzt
hast Recht werden auch erzeugt.
Doch gibt es ! Das Deutsche Rote Kreuz - Spielt doch auch immer beim Fußball mit oder ?
und dafür zahle ich GEZ,
oder hier als Text mit Bild http://www.welt.de/fernsehen/a…cheinander.html?print=yes

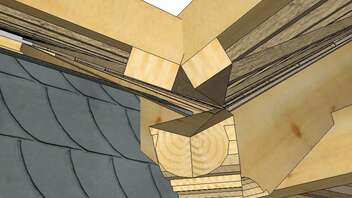

Vom Grat läuft Wasser weg - in die Kehle hinein. deshalb kann der Grat mit Konterlatten und die Kehle sollte ohne gebaut werden. Die Praxis ist halt eine andere.
Besser weis ich´s auch nicht.
Wenn in der Kehle kein Kehlbrett sondern Konterlatten liegen müssen auch zwischen den Dachlatten noch " Füllstück-Latten" sein. je nach Lattabstand 1-2 auf 2 Punkten befestigt.
Am besten in Dicam kopieren.
.........K...wie Krüsimatic
8O 8O 8O 8O :applause: :applause: :applause: :applause: :applause: Oder Lieber G1 Modell ob die mal ein G3 bauen ??
Ja, ist mein eigenes Dach- auf dem K Modell abgebunden.
Ist mal was anderes wie nur die Daten aus dem Postprozessor zu betrachten.
Sie steht ja schon ein Jahr bei mir in der Gegend 5-achs mit breitem Durchlass.
Wollte nur mal meine Freude über die Genauigkeit zeigen.
Kenne ja bis jetzt nur persönlich den Mafellabbund selbst angerissen und geschnitten.
An und Aus der Maschine!
Pläne als PDF mit auf die Baustelle geht ja so schon lange ! vor allem Dem SMS süchtigen Lehrling gefällts .. Ich muß nuch mal auf dem Plan schauen...*grins :whistle: :whistle: :whistle:
Nachdem ich nun an der Maschine meine ersten Erfarungen gemacht habe bin ich mit dem Ergebniss sehr zufrieden.
Hier ein paar Bilder - wie schön so ein Abbund ist.
Beim Abbund zugesehen und aufgelegt und selbst mit gerichtet.. ist mal was anderes wenn man sieht was real aus dem PC rauszuhohlen ist.
25m³ in 2 Tagen gerichtet mit 4Mann. Hut ab vor der Truppe.
Ich würde es so machen das ich eine Holzliste ablege und dann bei Auswahl Gebäudeelement einstelle. Jetzt kann beliebig kombinieren.
Bei dem DLM -
gibt es keinen automatischen Handlauf.
Dieser kann aber im Dicam von Punkt zu Punkt erzeugt werden.
Andere Lösung:
In der Wand auf die äußere Schicht eine Platte so Groß wie die Wandfläche einbauen diese Platte bekommt die gewünschte Textur. Da man die Platten auch um 90° gedreht eingeben kann, sollte die Ausrichtung möglich sein.
....ist das auch eine Lösung mit der der Planer leben kann ?
