Ich habe das auch nochmal probiert und kann ein manuell eingegebenes Stabwerk nicht übernehmen. Ich vermute, es liegt daran, dass nur beim parametrischen Stabwerk, in dem das Dach aus dem Bauwerk übernommen wird, alle notwendigen Informationen für das Stabwerk im Bauwerk vorliegen. Ich muss das nochmal mit dem Kollegen aus der Statik klären.

Hallo Panther,
mit der Funktion 2-6-2 im Dachtragwerk können sowohl Profil- als auch Statikpositionen angewählt werden um daraus das Stabwerk zu übernehmen.

Es gibt zwei Infofilme zu dem Thema.

Wie gesagt, im EKP kann man das ändern. Ist halt je nach Anzahl der Pfetten ein bisschen Arbeit.

Hallo Schnipie,

die Markierung ist im Einzelstab eine Bearbeitung und bei der Sortierung wird, wie holzwurm007 und benjamin_gretsch richtig beschrieben haben, bestimmt, ob die Markierungen mit Nummern sein sollen. Im EKP kommen dann zwei Bearbeitungen an. Dort kann nun die Bezugsseite der Beschriftung entsprechend geändert werden. Bei der Übergabe kann bislang die Bezugsseite nicht für die Beschriftung allein geändert werden, sie ist immer die selbe wie für die Markierung. Ich werde diesen Wunsch in die Wunschliste aufnehmen.

In diese Zeilen kann man alles eintippen, was man möchte, auch nochmal den Namen des Bauvorhabens, wenn das gewünscht ist.
Der Wunsch, dass im Plankopf anstatt Baustelle Bauvorhaben ausgewählt werden kann, ist bereits entsprechend aufgenommen.

Im Plankopf kommt hinter "Baust:" die Info, die im Projekt in der Zeile "Baustelle:" steht.

Hallo Herr Theis,
Wenn es vorrangig um die Planköpfe geht, denke ich der schnellste Weg wäre das Ändern der Baustellen-Info in der Projektverwaltung.

Alle Projektinformationen stehen im Plan als variable Kennwörter zur Verfügung und lassen sich z.B. ins Legendenfenster einfügen. Was die abgefragte Information im Plankopf angeht werde ich den Wunsch nach Bauvorhaben anstatt Baustelle weitergeben.

Das war ein schon ewig bestehender Fehler, der vor einiger Zeit (nach Meldung eines Anwenders) korrigiert wurde. Unter "Baust:" steht nun, was bei "Baustelle" in der Projektverwaltung eingetragen ist. Manuell umstellen lässt sich das nicht.

Solche Kombielemente sind bislang nicht geplant und deshalb lässt sich auch nicht sagen, wann so etwas vefügbar sein könnte.
Prinzipiell kann jeder Anwender mit DICAM Vollversion selbst Kombielemente schreiben und editieren. Eine Anleitung dafür in schriftlicher Form oder als Video gibt es nicht, da das Thema dafür zu komplex ist. Eine Einarbeitung in Form einer Schulung ist hierfür sinnvoll.
Auch eine Erstellung eines Kombielements als Dienstleistung ist eventuell möglich. Dafür bitte den Aussendienst kontaktieren.

Wandkörper als solche lassen sich nicht bearbeiten. Da wird lediglich eine Kopie des Wandkörpers erzeugt, da der eigentliche Wandkörper immer in seiner ursprünglichen Form erhalten bleiben soll. Man könnte in der Wandkonstruktion eine Öffnung in die entsprechenden Wandlagen machen (Funktion 3-1 in der Wandkonstruktion, innere Kontur).

Guten Tag,

Favoriten wie bei den Schraffuren gibt es für Linien nicht. Hier kann man die meisten Eigenschaften über den Layer steuern. Somit wäre die Wahl des entsprechenden Layers vor dem Zeichnen der Linie quasi die Auswahl des gewünschten Linien-Favoriten.
Eine automatische Erzeugung einer Kontur um eine Schraffur herum gibt es nicht.

Ich habe das folgendermaßen ausprobiert:
- neues Wandeck konstruiert

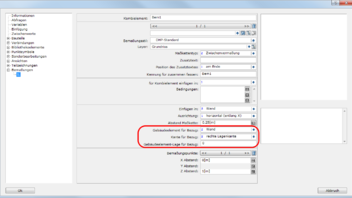

- mit Kombielement Bemaßung erzeugt, die sich auf Wandlagenkante der Lage 0 bezieht (siehe Screenshot)
- diese Lagengrenze manuell verschoben (Funktion 3-2)
- Kombielement neuberechnet
Mit dem Neuberechnen hat sich der Bemaßungs-Anfang auf die frisch verschobene Lagenkante geändert. Selbstverständlich bezieht sich auch jede neue Bemaßung aus diesem Kombielement auf die aktuelle Lagenkante.
Ich kann hier keine Fehlfunktion feststellen.

Wohin der PDF-Drucker die Dateien speichert kann man dort einstellen. Eine automatische Option "immer in den jeweiligen Projektordner" wird es dort allerdings wahrscheinlich nicht geben.

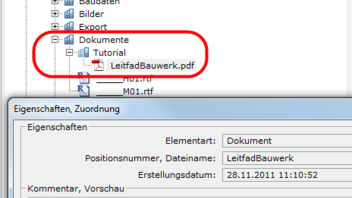

Wenn man ein Dokument (PDF, Word, Textdatei, usw.) in den Projektordner speichert, erkennt die Projektverwaltung das Format der Datei und definiert automatisch dessen Zuordnung zur Kategorie "Dokumente" (siehe Screenshot). Die weitere feinere Zuordnung muss man dann manuell einstellen.

Exactly.

Only the model space can be imported in Dietrich's. Layouts are only kind of a view port onto the model. So to only import the 1st floor, the model has to be reduced accordingly and then saved.

Das werde ich als Wunsch weitergeben.

Bei den Sparren kann man eine Traufschalungsausklinkung mit Bezugsseite "Unten" einstellen. Für die Pfetten braucht man eine manuelle Bearbeitung.
