Hallo Audi,
1. Wenn es die Lignatur schneidet spar dir die Muehe
und vermasz es in den Plaenen
2. Du schneidest es und brauchst die Bearbeitungen an der Maschine (Sch..) Bohrung an Element machen wo moeglich Langspos. zum anderen Element messen Rundbogen eingeben (siehe pdf)
Hallo Hoschi,
ich denke, dass ist schon der richtige. Viel Mehr wirst du auf alle Faelle nicht finden (eigentlich schon recht ausfuehrlich fuer Italien).
Specifica_Montaggio_Francigena[1].pdf
Hallo Audi,

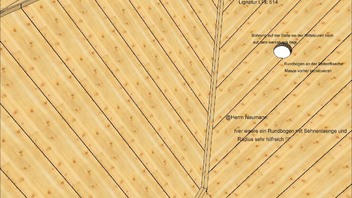

ich wuerde mir die Arbeit mit dem Rundbogen sparen. Mach gib alle Bohrungen auf der breiten Seite ein, mach einen Deckenplan und zeichne sie in den anderen Elementen von Hand ein. Andere Moeglichkeit waere zusatetzlich eine Stab zu erzeugen und ne Hart-Weich Verschneidung.
Upps, ich seh gerade du hast Kastenelemente, die gehen doch auch ueber andere Abbundanlagen,die 514er muessten ohne Feder auch auf die K2 gehen (ich werde das wohl beim naechsten Mal probieren - ich glaub das Dach hier war nicht so lustig fuer den Programmierer).
Hallo Audi,
wo der Mittelpunkt der Bohrung auf dem Element liegt, gibst du einfach eine Bohrung ein, auf der anderen Seite einen Rundbogen.
@Herrn Neumann
Die Lignatur arbeitet mit einer der ersten Kruesi Lignamatic. Soweit ich weiss ist da nix mit ansteuern sondern nur eintippen.
zum anschauen http://www.lignatur.ch
Was fuer eine Massivholzdecke, welche Maschine das Loch rund oder rechteckig ???
Hallo Hoschi,
ich habe mir mal die Verlegeanleitung runtergeladen. Sehr inhaltsreich, da brauchst du kein italienisch zu verstehen. Schau dir einfach die Bilder an. Lattmasz 33,5 - 34 cm, mehr ist nicht beschrieben.
Na dann viel Spass
Hast du ne' Internetadresse vom Hersteller ??

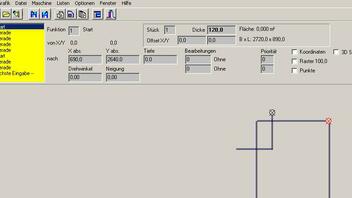

Beim Aufteilen kann man am Ende waehlen Anfang/Ende /Ueberall (siehe Bild)
Hilfsgeometrie kopieren in x-Richtung, als Punkt Eintrittspunkt einer Bohrung waehlen, dann aufteilen ueberall, dann Absturz !
Hallo Linus,
jetzt komm ich klar. Ich habe auch schon darueber nachgedacht, ob man gewisse Fenster- und Tuertypen abspeichern kann. Geht aber meines wissens nicht.
Hallo Linus,
wie meinst du das ? Im Grundriss kannst du doch Geschosse uebernehmen (Fenster & Decken), oder steh ich auf dem Schlauch und kapier's nicht??
Hallo Herr Neumann,
ich war einen Tag durch die Computertechnik verhindert, deswegen erst jetzt die Rueckantworten
zu 1. stimmt mit der Bucht, hatte ich vergessen. Aber bei solchen Ecken waere es eben auch sinnvoll. Eigentlich muss doch nur noch eine Bucht mit Abstand Null von der Bauteilkante erkannt werden.
2. Eine Woche nach dem Update ist auch ok

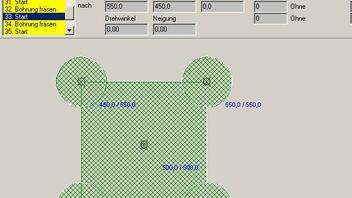

3. Genau auf das Bild schauen, ein Fingerfraeser macht runde Ecken. Wenn ich die an der unteren Bauteilkante nicht haben will muss ich die Ausnehmungen um den Radius vom FF verlaengern. Das geht ja im Dicam, nur wird die Ausnehmung vom PP automatisch wieder verkleinert und beginnt an der Bauteilkante. Die Ausnehmung auf dem Bild hat den Y-Startpunkt 50 und ist 140 hoch (siehe Bild). Bei der Uebergabe aus dem Dicam wird eine Ausnehmung mit Startpunkt 60 und 120 hoch erzeugt, auch wenn sie groesser eingegeben wurde. Bei Ausnehmungen in der Flaeche koennte der Freistich z. B. Bohrungen mit dem FF werden (anderes Bild).
4. (hatte ich vorhin vergessen) wie geht es ueberhaupt den Rest meiner Wunschliste, ich habe sie ja nun so oft wiederholt, dass Sie die sicher auswendig koennen.
@ Kurt: dein Punkt fuenf entspricht genau meinem Punkt vier. Herrn Neumann kommt das Lied sicher schon zu den Ohren raus. Ich hoffe aber, dass noch ein paar mehr mitsingen
- Schlitze an den Seiten mit Kette und KS
- Ausnehmungen gedreht und auch an den Seiten
- Kervenbei Grat und Kehlsparren mit dem FF und nicht mit der Kettensaege
- Bohrungen seitlich
- Zapfenloecher seitlich als Ausnehmungen
- Schwalbenschwanzzapfenloecher und Zapfen (mit Fraeser fahren) und das auch seitlich
- PLATTENOPTIMIERUNG
- Abgratungen und Auskehlungen gehen doch eigentlich mit der Kreissaege oder willst du den Scheibenfraeser nehmen ?
@ Herrn Neumann: immer dran denken, je laenger Sie warten, imso mehr Zeit habe ich nachzudenken..... und die Liste wird immer laenger !
Noch einige weitere Sachen fuer die PBA,

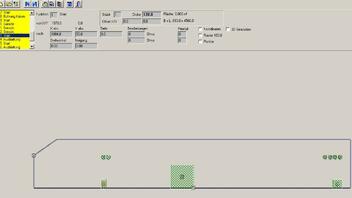

1. waere es moeglich, das bei Pfettenausschitten und Ausklinkungen die aeussere Kontur erst abgefahren wird. Es geht schneller wenn die saege bei kleineren Ausschnitten durchfaehrt. Das koennte man ja ev. irgendwie im PP steuern bis Breite X Kontur durchfahren (siehe Bild 1).
2. Schwerpunktberechnung fuer Halteschlaufen ......?

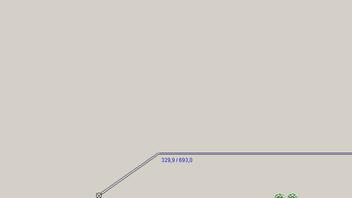

3. Ausnehmungen mit Freistich waere eine tolle Sache bzw. sollte auch am untern Plattenrand erkannt werden, wenn die Ausnehmung groesser eingegeben ist um keine Rundung vom FF zu haben (Bild 2)
Hallo Audi,
ueber Punktsymbol Freiblatt (wenn Kopfplatte gleiche breite wie Pfette hat) oder Ausnehmung. Bei Pfetten (verschieden Dachseiten) aufpassen die Laengsposition wird immer vom Nullpunkt gemessen. Als Punkt immer den Anfangspunkt im DXF nehmen.
Schon alles versucht. Ich kenn auch die Tricks, das Problem ist nur das ich nicht fuer Versuche sondern Ergebnisse bezahlt werde.
Tja, V-Schnitt geht auch nicht, Ausblattung geht hier auch nicht......, und ich bin seit einer Stunde bei diesem Haus und koennte schon sieben weitere Beispiele schicken....
Hallo,

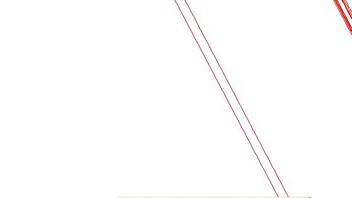

anbei zwei Bilder von einem Anschluss Dachplatte Traufwand. Auf der einen Seite laesst sich mit der unteren Kante der Dachplatte problemlos eine Kerve erzeugen auf der gegenueberliegenden Seite nicht.
Ach noch ein paar Kleinigkeiten vergessen, z.B. bei Ausnehmungen der Freistich, wenn man z. B. einen Winkel unten am Plattenrand in die Wand einfraest o. ae. und die Ausnehmung nach unten groesser eingibt, passiert gar nichts. Hier muessen alle Nullpunkte manuell um Fraeserstaerke nach unten verschoben werden und die ausnehmung vergroessert werden. Bei der PBA gibts als Bearbeitung N° 8 die Funktion Schwalbenschwanz. Das geht auch super, auch zusammen mit der K2 man muss sich die Dinger halt nur von Hand eintippen.
Ich faende es sinnvoll, wenn vor oder bei der Uebergabe von Platten diese auf groessere Rohplatten optimiert werden koennten. Alle Hersteller von Wandplatten haben max. Rohmasze bzw. Platten koennten zusammengefaszt werden. Das wuerde nicht nur den Verschnitt opitmieren sondern auch die Bearbeitungszeit auf der Maschine. Herr Eppler, das ist doch auch ein Verkaufsargument. Es gibt uebrigens auch Programme die das machen.....
Desweiteren sollte die Moeglichkeit bestehen, immer wieder auf schon bestehende Makros zurueckzugreifen, d. h. das Programm kontrolliert bei jeder Uebergabe Makro schon da oder nicht. So hat es der Maschinenfuehrer viel einfacher, bzw. wenn Platten von Hand verschachtelt werden und es muss mal eine zu zweiten mal Uebergeben werden gibts zumindest gleiche Nummern (geht auch bei der Konkurenz).
5-Achs PBA....., es sollte doch wenigstens endlich mal moeglich sein, einfache Bearbeitungen wie Bohrungen, Schlitze und Ausnehmungen zu Uebergeben. Hier muss der Bearbeiter alle schon einmal gezeichneten Bearbeitungen komplett neu von Hand programmieren und das in einem Zeitalter wo Raumschiffe um die Erde kreisen !!
