Hallo,
ich verstehe den Wunsch und werde diesen natürlich vermerken. Allerdings wird dieser keine große Priorität erhalten. Durch die Übernahme einer Position (Speichern unter) ist die zweite Position schnell erstellt. Für uns bedeutet diese aber einen großen (Zeit-) Aufwand für eine kleine Komfortsteigerung. Wir möchten aber neue Berechungsarten zur Verfügung stellen, damit das Programm umfangreicher wird. Leider sind unsere Kapazitäten auch nicht grenzenlos. Ich bitte hier um Verständnis.
Nehm ich als Wunsch auf.
Theoretisch ja, die Querkraft wird durch die Abhängung abgetragen.
Hallo Linus,
um die Angabe weiterer Auflager für den Kehlbalken zu ermöglichen würde ein großen Aufwand bedeuten und momentan haben wir die Prioritäten für Neuerungen bereits vergeben. Ich habe das jedoch bereits als Wunsch notiert.
Ich vermute, dass Mittelwände als Auflager überwiegend bei Pfettendächern vorkommen. Bei Pfettendächern gibt es ja vor allem vertikale Lasten. In diesem Fall würde ich das Dach mit Kehlbalken ohne das Auflager der Mittelwand bemessen (ggf. ohne Verkehrslast) und anschließend den Kehlbalken mit allen Lasten im Durchlaufträger separat nachweisen.
Hallo,
meinen Sie den offiziellen Downloadlink, der per Email verschickt wurde? Bei diesem Installationssatz ist (wie auf DVD auch) die Statik mit dabei.
Hallo,
wie ganau sieht die Konstruktion aus? Im Stabwerk können Anschlüsse auch mit mehreren ankommenden Bauteilen definiert werden. Im Firstbereich kann es jedoch zu Verschneidungsproblemen kommen. Können Sie eine Skizze bzw. eine Position zur Verfügung stellen, in der ersichtlich ist, wie die Konstruktion aussieht? Wie möchten Sie die Bauteile anschließen?
Wunsch vermerkt :wink:
Mit der Dachübernahme können "Sparren (Pfettendach)" und "Kehlbalken-, Sparren-, Pfettendach" Positionen übernommen werden. Die Bauteile dieser Positionen werden in das Stabwerk eingelesen. Stabwerksbauteile, die unter Pfetten erzeugt werden, bekommen die Last aus den Pfetten (es wird ein kleiner schwarzer Pfeil angezeigt).
Hallo,
eine Dreieckslast, besser Trapezlast ist sicher nicht falsch. Aber wir sind der Meinung, dass eine Gleichstreckenlast vollkommen in Ordnung ist.
Hallo,
mit der Dachübernahme kann ein Dach im Stabwerk eingelesen werden. Damit werden die Lasten (g, w, s) übernommen. Unter dem eingelesenen Dach kann dann die Stabwerkskonstruktion erzeugt werden. Hierfür bietet sich die manuelle Bauteileingabe (http://de.blog.dietrichs.com/2…be-im-dc-statik-stabwerk/) oder param. Stabwerke an.
Das Blatt wird berücksichtigt (siehe Nachweisdokument: Nachweis Nettoquerschnitt).
In der Bemessung wird nicht zwischen Zangen oder Balken unterschieden. Zangen (doppelt) haben halt einen doppelten Querschnitt, Balken nur einen. Daher die getrennte Eingabe. Einseitige Zangen sind problematisch, da sich diese nicht mittig zu den Sparren befinden. Aufgrund der Exzentrizität können wir diese nur in Verbindung mit Mittelpfetten erlauben. Wenn nun die einseitige Zange mittig zu den Sparren ist, dann wäre dies ein Kehlbalken.
Hallo Herr Pregel,
einen Absturz kann ich mit der Position nicht nachvollziehen. Das kann aber daran liegen, dass mir die Positionen der Lastübernahmen fehlen. Bitte schicken Sie das komplette Projekt an den Support. Dann habe ich auch die Projektwerte.
Mit welcher Programmversion arbeiten Sie?
Hallo,
Schalungsausklinkung sollte hier gut funktionieren.
Es gibt bei den Kopfbearbeitungen die "abgerundeten Profile". Bei Typ 3 und 4 wird auch die Schalungsausklinkung verwendet. Wenn der Sparren also auch eine Rundung bekommen soll, können die abgerundeten Profile verwendet werden. Allerdings sollte man sicherstellen, dass die Bearbeitung auch auf Maschine geht. Meines Wissens werden diese nämlich nicht auf die Speedcut übertragen.
Das die Lastübernahme von Koppelpfetten komfortabler sein könnte, ist uns bewusst. So wie es ist, kann man aber mit arbeiten. Wir müssen schauen, wann wir das Thema angehen können.
Hallo!
Das Bauteil unter den Koppelpfetten kann als Sparren, geneigter Durchlaufträger oder im Stabwerk berechnet werden. Das ist letztendlich egal. Beim Sparren ist darauf zu achten, dass die automatische Lastermittlung abgeschaltet wird, sonst hat man die Lasten doppelt.
Die Lasten aus den Koppelpfetten sollten als Einzellasten übernommen werden. Dabei ist darauf zu achten, von welchem Pfettenstrang und Auflager die Last kommt. Die Einzelast muss natürlich richtig positioniert werden. Ich verwende da gerne Hilfslinien.
Hallo,
das ist richtig, also vom Ursprung aus gesehen.
Hallo,
bitte kontrollieren Sie in der Projektverwaltung, ob die richtigen Kundendaten eingespielt sind. Falls nein, können Sie diese per Mail beim Support anfordern.
Prüfen Sie auch, ob das Rechnerdatum aktuell ist und korrigieren Sie dies ggf. Geben Sie dann für die Freischaltung den Code 1111-1111-1111-1111 ein (dies setzt den Code zurück) und führen Sie anschließend nochmals die Internetfreischaltung aus.
In der Zwischenzeit hat das Stabwerk ja die Dachübernahme bekommen. Auf diesem Weg können Sparren- und Dachpositionen übernommen werden. Dabei werden die Lasten aus diesen Positionen übertragen.

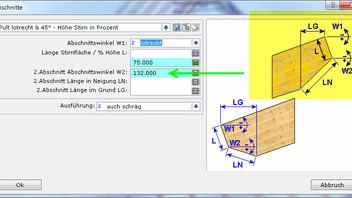

Der Winkel am oberen Ende ist anders definiert. Bitte das Hilfsbild beachten!
Mir ist aufgefallen, dass der 2. Abschnitt oben nicht gemacht wird, wenn man die 2 Abschnitte in den Pfetteneinstellungen definiert - der Sache gehe ich nach.
