Beiträge von Torre

perfekt! genau das hab ich gesucht!

Ich danke Euch.

Mahlzeit,

noch einmal ne kleine Frage bzgl. der Abschnitte von Grat- und Kehlsparren. Ich hoffe es ist okey, dass ich nicht zu jeder Frage einen Threat eröffne?

Gibt es eine Möglichkeit die Abschnitte der Grat- bzw. Kehlsparren an die der angrenzenden Dachflächen anzupassen, oder muss ich den jedesmal manuell "hinfummeln"? Habe da leider nihts zu gefunden.

Gruß Torre

Gibt es irgendwo eine Übersicht über die in den einzelnen Versionen enthaltenen Module und deren genaueren Inhalt? Bzw. generell mal eine Modulübersicht?
Das wäre für mich sehr interessant.

Habe deshalb allerdings auch schon meinen Aussendienstmitarbeiter kontaktiert.

Grüße Torre

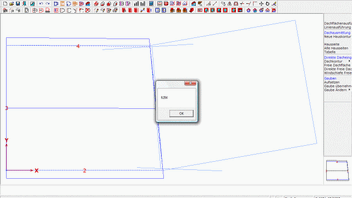

nö, kommt nur die Fehlermeldung.
ob es nun in meinem Modul mit bei ist, einen weiteren Hausgrund einzugeben... ka.

So sieht s aus.
... nicht über die komischen Hilfslinien lachen, probiere gerade es anders hinzubekommen...

Fehler 6284...

ich könnte ](*,)

hab ich mir fast gedacht, dass das bei mir mal wieder nicht so einfach geht.

Aber Danke.
Gruß

Oki, aber nicht so schnell aufgeben, hätte ich auch fast schon gemacht und plötzlich ist alles irgendwie selbsterklärend.

Viel Spaß am Reissbrett!

@Andere: wie gebe ich zwei Hauskonturen ein, bzw. wie kann ich in eine vorhandene eine weitere einfügen?

Grüße

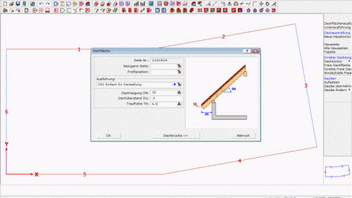

Also, ersteinmal ne klitzekleine Anleitung, vielleicht bringts dich ja weiter.

Dann zu der höher liegenden Hausseite, da würde ich zwei grundrisse eingeben, damit du in der Mitte noch eine Giebelwand erzeugst und von dort einen Dachüberstand angeben kannst.
... vielleicht geht das mit dem Dachverschneidungsmodul auch einfacher.
Edit: Also da kann ich Dir leider nicht weiterhelfen, du musst den Grundriss jedenfalls mit Zwischenwand eingeben, sonst kommt sowas wie bei Dir raus.

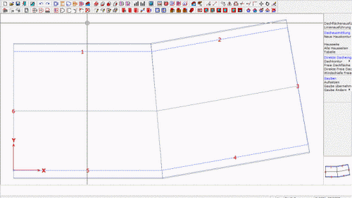

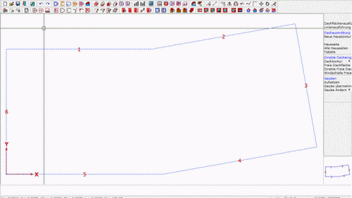

Frage, wie kann ich zwei Hauskonturen zusammenfügen, geht das überhaupt? Wie könnte ich diesen Dachstuhl als einen eingeben?
remember Abbund komplett only

Gruß

Bild Nr.1 sollte hinten dran.

Zitat von Joachim Neumann

So lässt sich nicht viel sagen. was wurde denn auf den Seiten 3 und 5 eingegeben?

90 Grad Dachneigung und DÜ von 0,00 denke ich mal, das Problem liegt an Hausseite 5, die im Grundriss auch bis zum rechten Giebel durchläuft, deshalb ist Hausseite 6 so klein, verschneidet sich mit der 90Grad Dachfläche 5.

Bei Hausseite 3 fehlen nun die Eingaben für die Dachfläche zusammen mit der Verkürzung der Hausseite 5 und deren Eingaben, dann wird es korrekt.
vergiss das cursive da stimmt noch mehr nicht. Ich würde:

Die Einstellungen für die Hausseiten "manuell" eingeben, Dachausmittlung 2-8 oder jede Hausseite einzeln und dann die 4 Dachflächen anklicken.

Versuchs so.
Wichtig ist, das die Hauskontur sauber eingegeben ist.
Da du im Schnitt ja die Lagen für Pfettenlage und -höhe ablesen kannst, kannst Du diese auch "manuell" eingeben.
Feddich

Gruß

Edit... vielleicht ist es doch nicht so einfach... sieht schon merkwürdig aus.

Also der Dachüberstand wird erst korrekt, wenn du für Wand 3+5 auch einen Dachüberstand usw. eingibst, dann wird es richtig.

... hoffe ich.

Edit: Ne... da stimmt noch mehr nicht, sieht aus als wenn Hausseite 5 bis zum rechten Giebel durchläuft, kontrolliere das mal.

oder stelle das Projekt hier ein.
Gruß

Schau mal hier, unter Modellbereich Dachausmittlung.

Edit: Alles klar, falls Du eventuelle Hilfsgeometrien beibehalten möchtest, machste ort den Haken weg.

Gruß

Löschen, keine Ahnung aber probiers so:
Gehe in der Dachausmittlung auf Hauseite ändern, klicke die gewünchte Seite an und gib neue Werte für die Dachfläche ein.

Klappts?

Jo, wie Du schon selbst sagtest, nicht überteiben mit der Genauigkeit *gg*

Also die Sparren liegen nun als schräge abgegratete Sparren parallel zu den anderen und die Unharmonie ist auch weg, die komische Aufteilung resultierte aus einer nachträglichen Verlängerung des Dachüberstandes, was die Felder im Nachhinein "vergrößerte". Neuaufteilen half da Wunder.

Danke Gruß Torre

Sodele Planer,
also erstmal ein gaaanz großes Danke für Deine Geduld mit mir, hehe!
Aber es hat gefunzt!!

Ist schon ein gutes Gefühl es geschafft zu haben, nach so vielen Stunden basteln, aber dafür bin ich mit Deinen Tips wohl bald Profi und kann Dich hier etwas entlasten *grins*

Nein,also ganz ehrlich. Die Beschreibung war hervorragend, nur die Ausrichtung der kurzen Dachfläche habe ich recht umständlich rausbekommen, war ein netter Zettelverbrauch bis ichs raus hatte.
Da merkt man erst was man alles vergisst, wenn man kaum noch Dachausmittlungen macht, oder Schiftung, oder...

Also ganz hat es noch nicht gestimt, aber ich kenne nun den Weg, wollte Dir nur das Ergebnis präsentieren!

Danke für die Hilfestellungen
und entschuldigt bitte fehlende Buchstaben oder mangelnde Groß-/Kleinschreibung, arbeite gerade am Lappi, da mein Desktop aufgrund wieder auftretender Weigerung den OpenGL Modus abzuspielen, mal den Fachmann besucht.

Gruß Torre

Huhu Planer,

nun wird es mir ja bald unangenehm, Dir soviel Zeit zu rauben.

Also, das mit der direkten Dachflächeneingabe geht leider nicht
Daraus folgt, dass ich die schräge Schwelle auch nicht setzen kann. Falls ich mich dort missverständlich ausgedrückt habe, die Schwelle liegt auf der Attika, damit also auch im Grundriss parallel zur Traufe. Nur Traufe, Attika und Schwelle laufen eben in die Ecken an. Ich vermute, wenn ich die Dachfläche bilden könnte, würde er sie als normale Schwelle schon richtig setzen... *grumpf*
Problem liegt also schon in der Dachausmittlung, und damit wohl an meiner Geizigkeit, hehe.

Mit der Schneiden Funktion habe ich das auch probiert und mit Anschnitt bzw. Abschnitt versucht die mittig in die Grate laufende Kehle mit den Kanten des Grates zu verschneiden, leider kann ich immer nur eine Kante verschneiden, danach die andere. In dem Moment wo die zweite Verschneidung übernommen wird, ist die erste wieder da :alc:

... Gruß Torre

Also dann hier ganz offiziell die Frage an die Mods und Macher

Kann ich mit dem Abbund komplett Modul in diesem Projekt steigende Schwellen eingeben? Die Traufe macht in dem Bereich den Anstieg der Schwelle mit.

Die Haukontur so hinzubekommen, dass ich in den beiden kürzeren Seiten und oben jeweils noch einen zusätzlichen Punkt bekomme, da wo jeweils die Kehlen anfallen, hat mich auch schon einiges an Ausprobieren und Tricksen gekostet. Nun musste ich dort eine zusätzliche sehr kurze Hausseite einfügen, auch nicht perfekt gelöst. Ginge das auch anders? Was würde eine Maschine mit der Seite machen? Der Kehlsparren als Einzelstab sieht eigentlich ganz gut aus

Grüße Torre

Edit: Kann ich mich zur Not mit solcherlei Problemen denn auch an die Hotline wenden?
Edit2: Fragen über Fragen... die Anschnitte der Grate und Kehlen bekomme ich auch nicht anständig hin. Irgendwie steht da immer eine Ecke über... ](*,)

Mahlzeit Planer

Ja sicherlich wäre Dicam eine große Sache, doch ich möchte mir den Schritt gut überlegen.
Wir sind , oder ich bin doch eine noch recht kleine Firma und ich baue leider nicht so viele Dachstühle, wie ich es gerne hätte. Im Monat meist ein Dachstuhl, wobei ich Planung und Abbund bisher häufig abgegeben habe. Sind nicht die Vorraussetzungen, die ich mir für eine solche Investition wünschen würde.
Ich sehe Dietrichs also momentan eher als Hobby als als Investition für die Zukunft. Hört sich vielleicht doof an, aber um es richtig professionell zu betreieben, gehört doch etwas mehr dazu als nur die Software, ... auch wenn gebrauchte Abbundstrassen schon recht günstig zu erwerben sind...
Zu solchen Schritten möchte ich doch noch etwas Erfahrung sammeln, und die Firma nicht nach 15Monaten in den Ruin treiben

Und nein, leider abbund komplett only :snief:

Dass ich es für Geld nichtmehr hergeben möchte, glaub ich gerne, ich war doch sehr erschrocken beim ersten Programmstart, ob der Möglichkeiten, verglichen mit der Version, mit der wir bei der Meisterschulung üben durften.

Grüße Torre

Mahlzeit,

ich habe mal wieder eine Frage bezüglich eines Projektes, auch dieser Dachstuhl steht schon und dient mir nur zu Übungszwecken, es können also auch gerne Veränderungen vorgenommen werden.

Das Dach stand als nach innen entwässernde Flachdachkonstrution mit Pappeindeckung und Attika seit ca. 30 Jahren und auf dem kompletten Dach nur ein Ablauf. Der Bauherr hatte nun in den letzten Jahren ständig Probleme mit der Dichtigkeit, weshalb er sich entschlossen hat ein Dach draufzusetzen. Nach Architektenvorschlag komplett abgewalmt und mit gleichem Dachüberstand. Die Kiste sieht nun richtig geil aus, gerne werde ich auch mal ein Foto posten falls gewünscht.
Nun, dieser Dachstuhl hat zwei steigende Attikaecken, auf denen die Schwelle aufgelegt wird, ...
... diese einzugben ist mir noch nicht gelungen und ich befürchte, dass es mit meinen beschränkten Möglichkeiten, wohl nicht möglich ist.

Gruß Torre
Abbund komplett only

Mahlzeit,

@der Planer: danke Dir, hat geklappt, zumindest mit den Projekten von Herrn Schwarz, Deines war bei mir leider leer und startet mit der Kontureingabe.

@Herrn Schwarz: Danke für Ihre Mühe, und es war gut zu verstehen, ich komme mit der Anleitung sehr gut zurecht.

Finde es gut, dass hier im Forum gut und gern geholfen wird.
Gratzi!

Gruß Torre

hmmm... ich glaube ich brauche ein wenig Schlaf, nun bekomme ich Dein
Projekt nicht eingelesen.

Aber danke auf jeden Fall schon einmal für Deine Mühen!

Gruß Torre

Gut,

hier das Projekt, sind sicherlich noch einige Fehler und Ungenauigkeiten drin, arbeite erst seit kurzem mit Dietrichs und bin noch am rumprobieren, deshalb auch die Mittelpfetten. Das Dach steht bereits und da nur mit Firstpfette

Jetzt habe ich beim genaueren Betrachten doch noch eine Frage bzgl. der Abschnitte von Schiftern und Graten im Traufbereich, da stimmt so einiges nicht...

Bin für alle Tips offen.

Grüße Torre
