Beiträge von Windschief

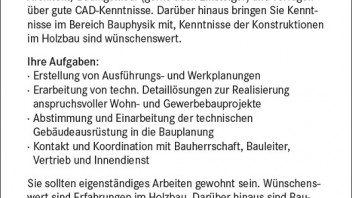

Wir suchen zum nächstmöglichen Zeitpunkt einen Planer / Zeichner im Holzbau (m/w).
Ihr Profil:
Idealerweise sind Sie technischer Bauzeichner, Techniker oder Architekt/Bauingenieur (gerne auch Einsteiger) und verfügen über gute CAD-Kenntnisse. Darüber hinaus bringen Sie Kenntnisse im Bereich Bauphysik mit, Kenntnisse der Konstruktion im Holzbau sind wünschenswert.
Ihre Aufgaben:
• Erstellen von Ausführungs- und Werkplanungen
• Erarbeitung von techn. Detaillösungen zur Realisierung anspruchsvoller Wohn- und Gewerbebauprojekte
• Abstimmung und Einarbeitung der technischen Gebäudeausrüstung in die Bauplanung
• Kontakt und Koordination mit Bauherrschaft, Bauleiter, Vertrieb und Innendienst
Sie sollten eigenständiges Arbeiten gewohnt sein. Wünschenswert sind Erfahrungen im Holzbau. Darüber hinaus sind Baustellen-Erfahrung sowie gewerkeübergreifende Kenntnisse von Vorteil. Es erwartet Sie eine eigenverantwortliche und anspruchsvolle Aufgabe in einem profesionellen und dynamischen Team.
Wir bieten einen sicheren Arbeitsplatz in einem schönen Umfeld mit Festanstellung und attraktiver Vergütung.
Interessiert? Dann senden Sie Ihre aussagekräftigen Bewerbungsunterlagen an Frau Eva Rikker. Gerne auch per Mail an eva@rikker.de.

Hallo du kannst jederzeit im Dicam das Koodinatensystem ändern so wie du es brauchst. So mache ich das meistens Dicam 2-07-2 dann über 3 Punkte festlegen klappt fast immer.

Vielen Dank hat man oft gebraucht und handisch zusammen gezählt .
Danke

Hallo ,

bei so einer Verbindung mache ich immer die Funktion Verbindung Punkt zu Punkt (Durchgend mit Richtung)

Dann funktioniert die Verbindung tadellos.siehe Bild

OK Danke
Gibt es sowas irgendwann mal ?
Diese funktion wäre sehr hilfreich gerade bei solchen Knotenpunkten wie im Beispiel. Der Plan wäre sehr schnell fertig für die Montage.

Hallo,

das Verbindungsmittel ist ein eigenständiges Volumen.Was muss ich einstellen das die Info auf den Plan kommen.Ich finde keine Einstellung.
Die Bolzen längen werden ja auch nicht in der Volumeninfo angezeit,sonder nur nach Ablage einer Beschlag-Verbindungsmittel Liste.

Guten Abend,

gibt es eine Möglichkeit sich die Identnummer oder Bezeichnung von Verbindungsmittel im Plan darstellen zu lassen.
Von Balkenschuhen oder Lochblechen funktioniert das ja.

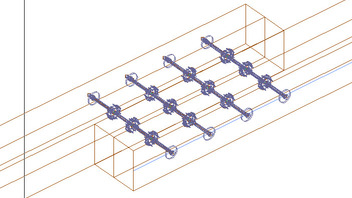

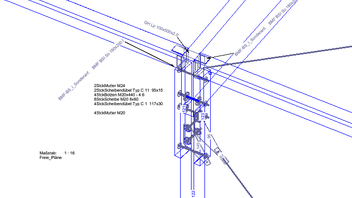

Ich würde gerne die Verbindungmittel (Bezeichnung) an einem Knotenpunkt darstellen lassen. siehe Bild
Kann man das irgendwo einstellen ?

Hallo

Wenn man die WandPlanAblage aus der WandKonstruktion macht kommt der Schnittbereich richtig.

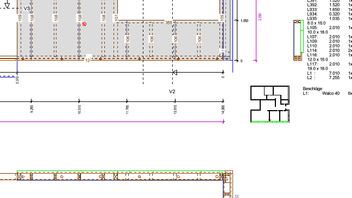

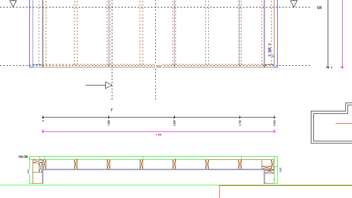

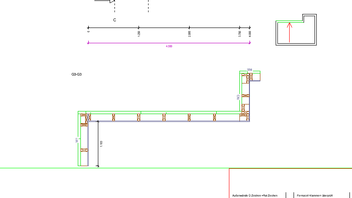

Wenn mann die Ablage aus dem Grundriss macht kommt es nicht richtig siehe Bilder

OK Danke

Keine Vernüftigen Planablagen bedeutet , das bei manchen Wänden der Schnitt bereich mit zb. 1,10 m angezeigt wird und bei anderen nicht.
Ich habe festgestellt das die Schnittbereiche sowohl bei Darstellung der Wand von Rückseite und Ansichtseite nicht richtig dagestellt werden.
Bei Wänden die im Grundriss in X-Richtung liegen werden die Schnittbereiche Richtig dargestellt bei Wänden in Y Richt. nicht.

Ich habe die Funktion genommen den Schnittbereich automatisch in allen Wänden zu erzeugen.

Wenn man die Schnittbereiche gesamt Löschen könnte wäre sehr gut

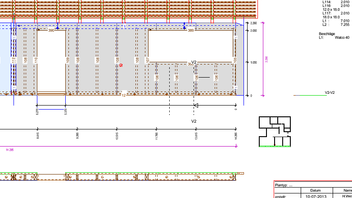

siehe Bilder

Hallo zusammen,

ich habe folgende Fragen.

1. Wenn ich die Schnittbereiche in der Wandkons. festlege und diese für alle Wände im Stockwerk markiere bekomme ich keine vernünftigen Planablagen zusammen. Die Schnittbereiche die man unter Wankkon 1-7-2 einstellt werden nicht immer berücksichtigt. Ich stelle zb. ein das 1,1 m vor und hinter der Wand angezeigt wird. Dieser Wert wird nicht immer dargestellt. Was mache ich hier falsch ?

2. Wenn ich solche Schnittbereiche festgelegt habe und diese Löschen möchte,wie muss ich da vorgehen. In jeder Wand einzeln Löschen oder kann man sagen alle Schnittbereiche löschen ?

Hallo ,

diese Bauteile einfach als Hilfsbauteile eingeben bzw. erzeugen lassen.

Hallo,

ich habe gerade im PlancadL gesehen das man beim Speichern es
schaft das man den Namen des Plans angezeigt bekommt.
Warum geht das nicht in der Plancad Vollversion
Ich habe beim speichern 5 Nullen eingegeben und dann den Namen
siehe Bild

Hallo

Ja das ist möglich.
Du mußt in der Projekt verwaltung das Projekt mit rechter Maustaste anklicken und in die Zwischenablage kopieren.
Dann im Verzeichnis einfügen aus Zwischenablage drücken.
Dann kannst du das Projekt umbennen und eine neue Nummer vergeben.
Die alte variante dann löschen.

Gruß

Hallo
du mußt nur das Bauteil aktiv schalten 7-1

und dann unter MOS 6-4 der wand zu weißen (Elemnete hinzufügen)
schon sollte es klappen

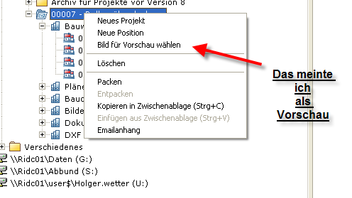

Mit Vorschau meinte ich siehe Bild

Jetzt noch einstellen das da eine RTF Datei eingestellt werden kann ist es schon eine Verbesserung

BEAR

Ja rainer so was habe ich gemeint

@ Herr Neuman

OK Danke für die Info Dacht nur das es vielleicht eine Einfachere Eingabe gibt, als extra ein Document zu öffnen.
Als Vorschau meinte ich das man ja ein Bild als Projektvorschau wählen kann.
Und dieses immer angezeigt bekommt.
So könnte man fast jedem gerecht werden was er angezeigt haben will.
Aber wenn es keine Möglichkeiten gibt OK

Guten morgen

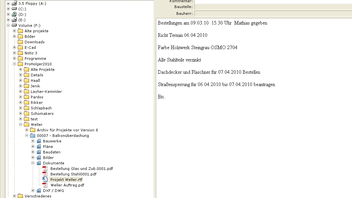

Könnte man nicht in der Projektverwaltung ein Eingabefeld oder Maske einbauen wo man alle wichtige Informationen eingeben kann.(Siehe Bild)
Oder das man sich außer einem Bild (Projektvorschau) auch ein Document anzeigen lassen kann.
Oder gibt es schon eine Möglichkeit Projekt infos im DHP einzugeben.?
Außer die im Baudatenprogamm.
Könnte man da noch was einbauen oder erweitern ??

MFG

Hallo
beim drucken mußt du den free pdf drucker wählen und unter eigenschaften
Hoch oder Querformat einstellen.Unter den butten "erweitert " dann und die gewünschte Größe deines Planes A2 zb. und oder eine benutzerdefinierte Seite
So sollte es gehen

Hallo

wenn du in der Dachausmittlung mit den entsprechenden Lagen arbeitest und du dann die Sparren in der gewünschten Lage eingibts sind sie im Open.GL und Konstruktion sichtbar und bearbeitbar
