HRB Einstellungen bzw. Bezeichnungen

eins sei der Vollständigkeit noch zu erwähnen.
Die Vorgabewerte für die Fußbodenhöhen werden nur noch zur Bestimmung der Fußbodenhöhen gebraucht.
in den Kombielementen oder im HRB gibt es die Systemvariable LDFF. Diese analysiert den vorhandenen Fußbodenaufbau und verwendet ihn entsprechend.

Dadurch brauchen nicht Einstellungen für jedes Stockwerk gemacht werden.

Zitat von Matthias Schwarz

in den Kombielementen oder im HRB gibt es die Systemvariable LDFF. Diese analysiert den vorhandenen Fußbodenaufbau und verwendet ihn entsprechend.

Dadurch brauchen nicht Einstellungen für jedes Stockwerk gemacht werden.

Hallo Matthias ,

Klasse Sache ,

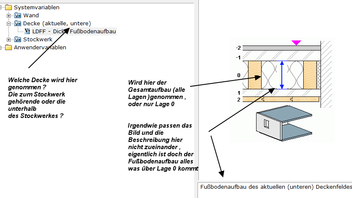

hab da aber ein paar Fragen dazu (Bilder)
Sollte das so Funktionieren wie ich mir das Vorstelle , könnten sich die Anzahl der Attribute Oberer Anschluß hor. drastisch verringern .

Hallo Rainer

Mit der Systemvariablen LDFF sucht er immer die untere Decke, also die Decke die im Bereich des unteren Wandende liegt. Die muss nicht zum Stockwerk gehören. Es wird geometrisch gesucht.
Klar spart das Einstellungen, sonst hätten wir es ja nicht gebraucht.

Der Fußbodenaufbau ist immer der Gesamtaufbau zwischen OK Rohdecke und OK FFB.

Eine Systemvariablen für den Fußbodenaufbau der obere Decke gibt es nicht, ich wüsste auch nicht wozu man den gebrauchen sollte.

Zitat von Matthias Schwarz

Der Fußbodenaufbau ist immer der Gesamtaufbau zwischen OK Rohdecke und OK FFB.

Da past dann aber meines Erachtens das Bild nicht , da ja dort der Pfeil auf Lage 0 deutet . (Darum kam ich da auch kurz ins schleudern )

Zitat von Matthias Schwarz

Eine Systemvariablen für den Fußbodenaufbau der obere Decke gibt es nicht, ich wüsste auch nicht wozu man den gebrauchen sollte.

Um Z.b. die Höhe der Absenkung des Wandrähms zu bestimmen oder aber die Höhe des Rähms selbst .

im Moment brauch ich dafür 8-10 Verschiedene Attribute ,
diese könnte man damit auf 2 verringern .

Zitat von BEAR

Da past dann aber meines Erachtens das Bild nicht , da ja dort der Pfeil auf Lage 0 deutet . (Darum kam ich da auch kurz ins schleudern )

Ja das Bild soll nur zeigen dass er die untere Decke nimmt. (3D-Bild und Text) Hier wurde das allgemeine Bild verwendet, um nicht immer neue Bilder machen zu müssen

Zitat von BEAR

Eine Systemvariablen für den Fußbodenaufbau der obere Decke gibt es nicht, ich wüsste auch nicht wozu man den gebrauchen sollte.

Um Z.b. die Höhe der Absenkung des Wandrähms zu bestimmen oder aber die Höhe des Rähms selbst .

im Moment brauch ich dafür 8-10 Verschiedene Attribute ,
diese könnte man damit auf 2 verringern .

Da sollte mit den Unterschiedlichen oberen Anschlüssen zu wählen sein.

UK oberes Stockwerk = OK Rohdecke (unser Vorschlag ist das Stockwerk auf die Rohdecke zu legen.)
OK Lage 0 = Oberkante der Lage 0, also OK Balken. (z.B. Innenwände die zwischen den Balken bis OK Balken laufen sollen)
UK Lage 0 = Unterkante der Lage 0, also UK Balken. (z.B. tragende Innenwände)

dazu gibt es ja noch die Bedingungen die man einsetzen kann. (Siehe im Installationspfad\Documents\GER\Dietrichs\Variabeln_V14)

In Formeln können Bedingungen verarbeitet werden. So lassen sich wesentlich flexiblere Formeln erstellen, die auf Situationen reagieren. Z.B. die Anzahl der nötigen Einstellungen lässt sich so erheblich reduzieren.
Eine solche Formel besteht aus drei Teilen, die über Semikolon getrennt sind:
(Bedingung);(Formel für erfüllte Bedingung);(Formel für nicht erfüllte Bedingung)

2.1.2.1 Vergleiche, die in Bedingungen verwendet werden können:
= ist gleich. Wert vor und nach dem Zeichen müssen genau übereinstimmen.
Beispiel: VAB = 4 ist erfüllt, wenn VAB genau gleich 4 ist.
!= nicht gleich. Wert vor dem Zeichen muss unterschiedlich, also größer oder kleiner als der Wert nach dem Zeichen sein.
Beispiel: VAB!=4 ist erfüllt, wenn VAB größer oder kleiner 4 ist.
> größer. Wert vor dem Zeichen muss größer als der Wert nach dem Zeichen sein.
Beispiel: VAB>4 ist erfüllt, wenn VAB größer 4 ist.
>= größer gleich. Wert vor dem Zeichen muss größer als oder gleich dem Wert nach dem Zeichen sein.
Beispiel: VAB>=4 ist erfüllt, wenn VAB größer oder gleich 4 ist.
< kleiner. Wert vor dem Zeichen muss kleiner als der Wert nach dem Zeichen sein.
Beispiel: VAB<4 ist erfüllt, wenn VAB kleiner 4 ist.
<= kleiner gleich. Wert vor dem Zeichen muss kleiner als oder gleich dem Wert nach dem Zeichen sein.
Beispiel: VAB<=4 ist erfüllt, wenn VAB kleiner oder gleich 4 ist.

Also kann ich damit eine Situation durch eine Bedingung festlegen, und "entweder" "oder" ausführen.

Also schon wieder ein Punkt für die Spezialschulung HRB :wink: :wink:

Zitat von benjamin_gretsch

Hallo Matthias,

könntest du mir das bitte noch einmal ein bisschen genauer beschreiben.
Ich habe mir jetzt intensiv die Beiträge von dir und von Rainer durchgelesen, verstehe aber eigentlich nur Bahnhof...glaube aber zu wissen wo das Ganze hinführen soll. Leider fehlt mir momentan der Ansatz dazu... :cry: :cry:

Obwohl es sich ganz interessant anhört und ich, diese Einstellung wahrscheinlich ebenfalls ganz gut gebrauchen könnte. :wink:
Darum bräuchte ich noch eine kurze Aufklärung bzw. Beschreibung zu dieser Variablen...

Danke
Gruß Benjamin

Alles anzeigen

Hallo Benjamin

LDFF steht für Lagendicke Fertiger-Fußbodenaufbau. (Kompletter Fußbodenaufbau) Also für den gesamten Lagenaufbau aller Lagen von der OK Rohdecke bis zur OK FFB. In der Regel sind das bei einer Holzdecke die Lagen -2, -3, -4, -5, -6, -7. Bei Betondecken eventuell noch zusätzlich die Lage -1 falls diese in dem Einstellungen entsprechend verwendet wurden.

So jetzt ein Beispiel. Einstellung der Innentüren.

Bei den Innentüren, bracht man eine Einbauluft unten (Luft unten LU), damit sich die Wand bis nach unten öffnet, die eigentliche Tür aber auf OK Fertigfußboden beginnt. Jetzt könnte in jedem Stockwerk natürlich eine andere Fußbodenaufbau sein. Also müsste man für jedes Stockwerk sich Einstellungen machen. Z.B. im EG mit der Variable Fußbodenaufbau EG usw.

Das war bis zur Version 14 auch so zu machen.

ab der V14 gibt es eine Systemvariable "LDFF" für den Fußbodenaufbau. Das bedeutet dass wenn man anstelle der Variable für den Fußbodenaufbau EG, dort dann LDFF verwendet, passt dies in allen Stockwerken. Also nur eine Einstellung alle Aufbauhöhen. Das System sucht dann genau an der Stelle der Tür, was dort für eine Höhe vorliegt (geometrische Analyse)

Diese Systemvariable ist auch beim Fenster, im HRB Kombielement usw. verwendbar.

Ändert man dann zum Beispiel manuell einen einer Teildecke ab, und es ergibt sich dabei eine neue Höhensituation, kann einfach mit "Neubereichen" Fenster/Tür um im Beispiel zu bleiben, die Eingaben aktualisiert werden.

ich hoffe das bringt nun mehr Klarheit.

Zitat von benjamin_gretsch

Naja, ich sags ja schon des öfteren:

GEBT BITTE DIE SCHULUNGSTERMINE BEKANNT... :wink: :lol: :lol:

Natürlich sobald ich ein Zeitfenster dafür habe werde ich es bekanntgeben.

Mir stellt sich gerade die Frage, ob wir im "Stile der Nationalmannschaft" ein Trainingslager daraus machen sollten.

Zitat von benjamin_gretsch

Sicher, Matthias und wenn möglich, dann auch noch in Österreich... :lol: :lol:

Reiner (BEAR) kommt ja sowieso schon als Entwicklungshelfer zu uns! :wink:

Gruß Benjamin

Alles anzeigen

Nach Österreich komm ich eigentlich nur zum Skifahren. :wink: :wink:

Reiner (BEAR) vergesse nicht einen Antrag auf Fördergelder bei der EU stellen, wenn wir als Entwicklungshelfer tätig werden. :lol:

Gibt es da außer Schnee noch was :oops: :lol: (Duck und weg) :wink:

den Ort wählen wir dann etwa in der Mitte von den Anmeldungen, natürlich aber dort wo wir auch einen Schulungsort haben.

Matthias ,
Was heißt hier Fördergelder ! Schmerzensgeld ! (Tief Duck )

Du weißt ja die Mitte zwischen Bruchweiler-B und Ulrichsberg
Da past Affalterbach , denn Weg kennst du ja schon !

Außerdem wirst du da demnächst wieso wieder mal vorbei kommen müssen .

Ach ja : Rainer nicht Reiner , (Da bin ich eigen ) :lol:

Zitat von Matthias Schwarz

Da sollte mit den Unterschiedlichen oberen Anschlüssen zu wählen sein.

UK oberes Stockwerk = OK Rohdecke (unser Vorschlag ist das Stockwerk auf die Rohdecke zu legen.)
OK Lage 0 = Oberkante der Lage 0, also OK Balken. (z.B. Innenwände die zwischen den Balken bis OK Balken laufen sollen)
UK Lage 0 = Unterkante der Lage 0, also UK Balken. (z.B. tragende Innenwände)

Soweit so gut ,
für mich im Moment aber noch nicht Verwendbar , (Obwohl ich gerne täte )
solange dieses Thema (Beta Forum ) nicht für mich geklärt ist .

Zitat von Matthias Schwarz

Eine solche Formel besteht aus drei Teilen, die über Semikolon getrennt sind:
(Bedingung);(Formel für erfüllte Bedingung);(Formel für nicht erfüllte Bedingung)

2.1.2.1 Vergleiche, die in Bedingungen verwendet werden können:
= ist gleich. Wert vor und nach dem Zeichen müssen genau übereinstimmen.
Beispiel: VAB = 4 ist erfüllt, wenn VAB genau gleich 4 ist.
!= nicht gleich. Wert vor dem Zeichen muss unterschiedlich, also größer oder kleiner als der Wert nach dem Zeichen sein.
Beispiel: VAB!=4 ist erfüllt, wenn VAB größer oder kleiner 4 ist.
> größer. Wert vor dem Zeichen muss größer als der Wert nach dem Zeichen sein.
Beispiel: VAB>4 ist erfüllt, wenn VAB größer 4 ist.
>= größer gleich. Wert vor dem Zeichen muss größer als oder gleich dem Wert nach dem Zeichen sein.
Beispiel: VAB>=4 ist erfüllt, wenn VAB größer oder gleich 4 ist.
< kleiner. Wert vor dem Zeichen muss kleiner als der Wert nach dem Zeichen sein.
Beispiel: VAB<4 ist erfüllt, wenn VAB kleiner 4 ist.
<= kleiner gleich. Wert vor dem Zeichen muss kleiner als oder gleich dem Wert nach dem Zeichen sein.
Beispiel: VAB<=4 ist erfüllt, wenn VAB kleiner oder gleich 4 ist.

Also kann ich damit eine Situation durch eine Bedingung festlegen, und "entweder" "oder" ausführen.

Alles anzeigen

Ich bin dann mal weg ! Gehe mal kurz Mathe Studieren :lol:

Ne , an und für sich klar , (oder auch nicht )

Wie ich das auf den oberen Anschluß anwenden kann weiß ich ehrlich gesagt noch nicht !

(Tante Edit sagt : )
mir fehlt da immer noch die Möglichkeit einen Bezug zur Decke über dem Aktuellen Geschoß bzw. der Lage 0 herzustellen !

Zitat von Matthias Schwarz

Also schon wieder ein Punkt für die Spezialschulung HRB

Und da gibt es dann wahrscheinlich wieder den großen AH Effekt!

Zitat von Matthias Schwarz

Eine Systemvariablen für den Fußbodenaufbau der obere Decke gibt es nicht, ich wüsste auch nicht wozu man den gebrauchen sollte.

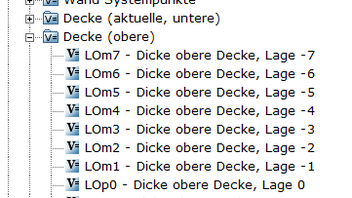

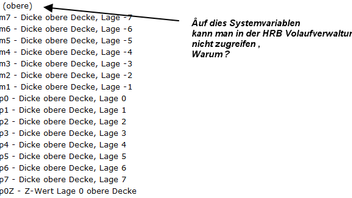

Doch die gibt es , allerdings nur in den Kombielementen . (Bild)

Könnte man auf diese in der HRB Vorlaufverwaltung drauf zugreifen wäre das ganz großes Kino .
